UG导出剖视图剖物线是块，不是区域填充

张凤羽

UG导出的CAD图纸，剖视图里的剖物线有时候是块有时候是区域填充，大佬们有没有办法实现始终是区域填充

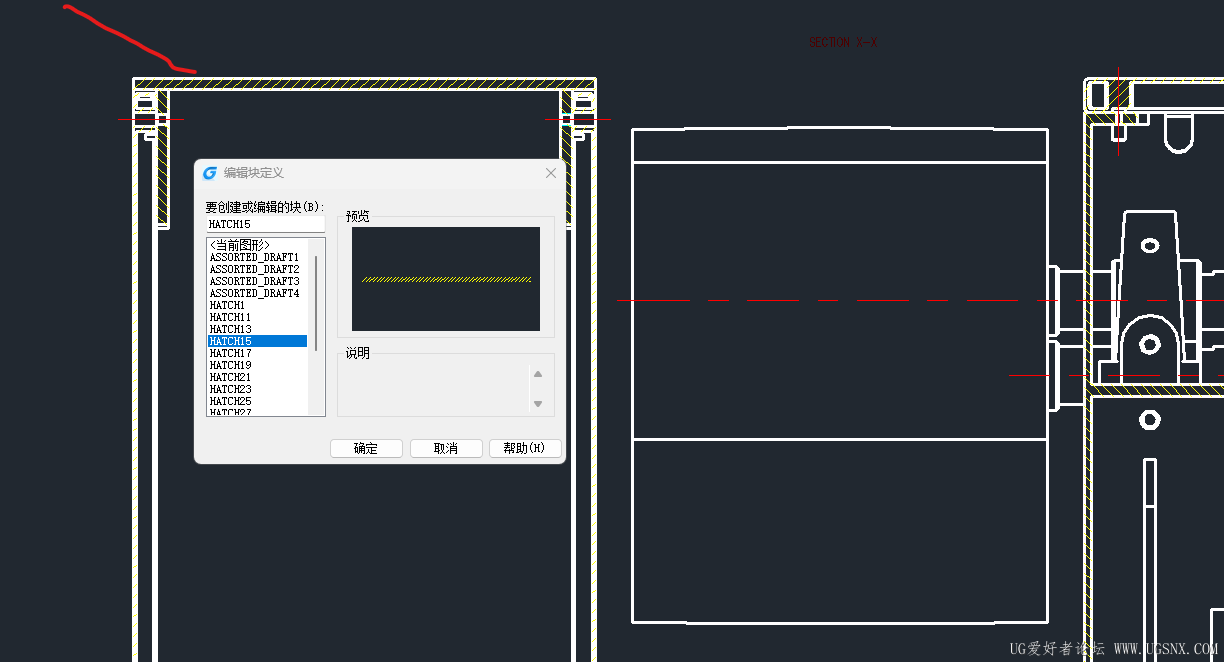

剖物线是块

剖物线是块

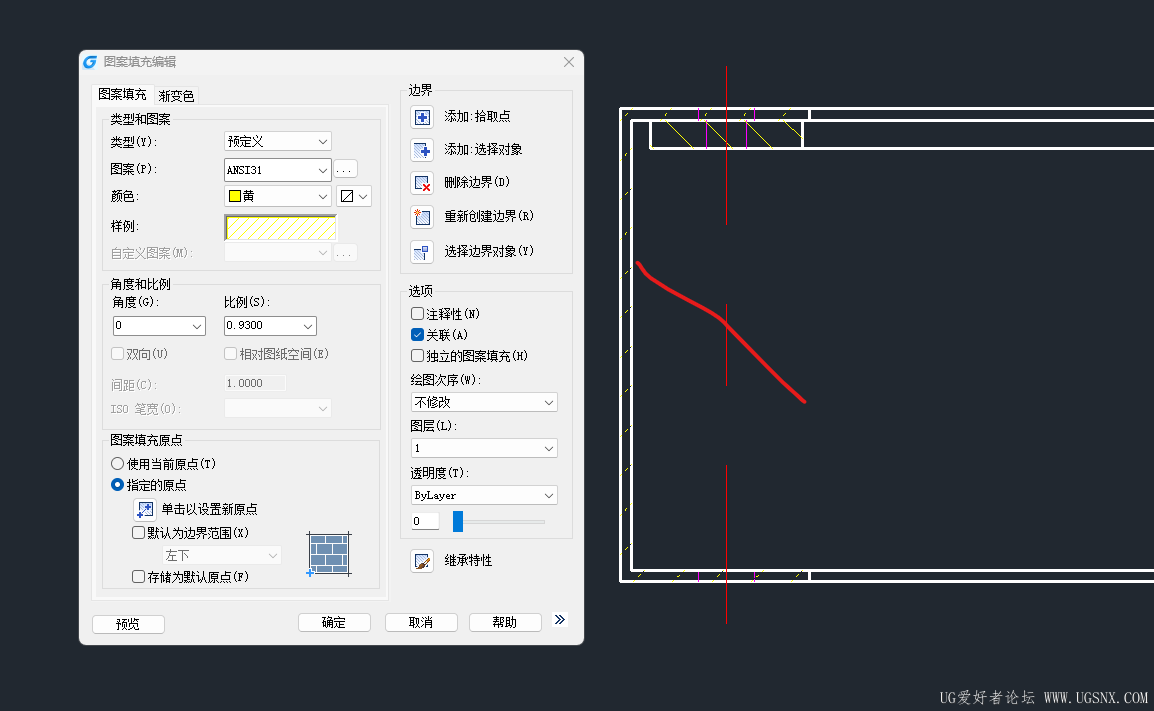

剖物线是区域填充

剖物线是区域填充

目邓口呆〇

默认是原生图案填充，但是NX 的 DWG 转换器有自动降级规则：满足条件就输出原生填充，不满足就退化为线条块。AutoCAD 无对应标准图案，转换器无法映射，只能导出为线条块；剖面边界存在微小缺口、自相交、多岛嵌套、样条曲线细碎轮廓，转换器无法生成合法的 AutoCAD 填充边界，自动转为块；此外CAD版本以及导出的dwg版本兼容性也可能是原因之一。

风起时，想你。

同问，先占个楼，等有结果了再来看。

张凤羽

目邓口呆〇 发表于 2026-7-28 09:53
默认是原生图案填充，但是NX 的 DWG 转换器有自动降级规则：满足条件就输出原生填充，不满足就退化为线条块 ...

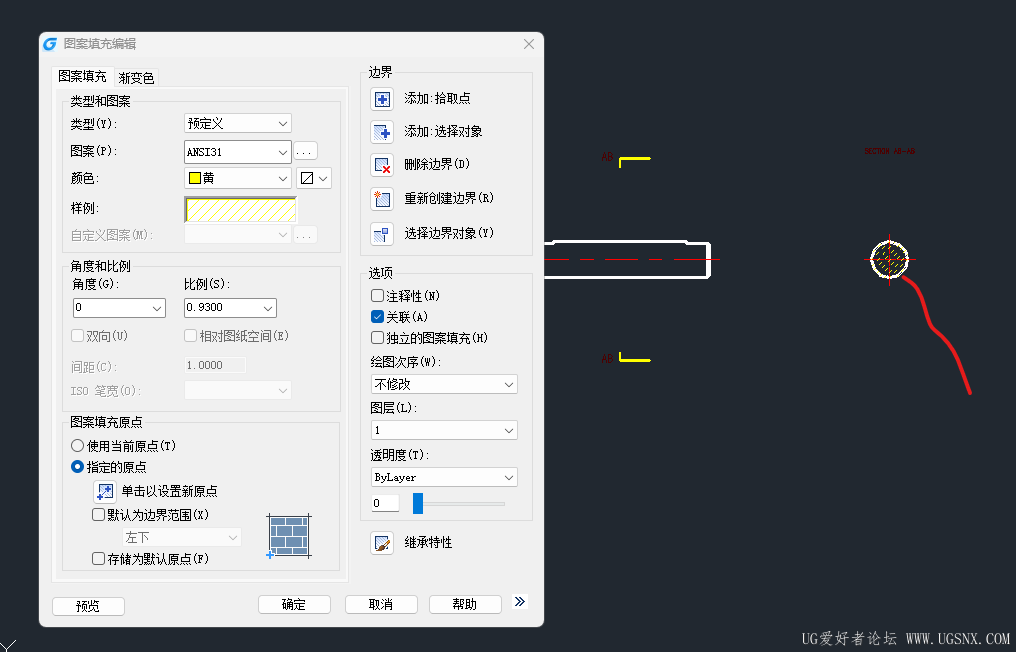

试验了下，简单的剖视图显示的就是正常的区域填充，感谢大佬解惑
