请教UG 装配体投影工程图时会出现辅助曲面

abg · 发表于 2026-7-30 17:14:50

请教一下各位!

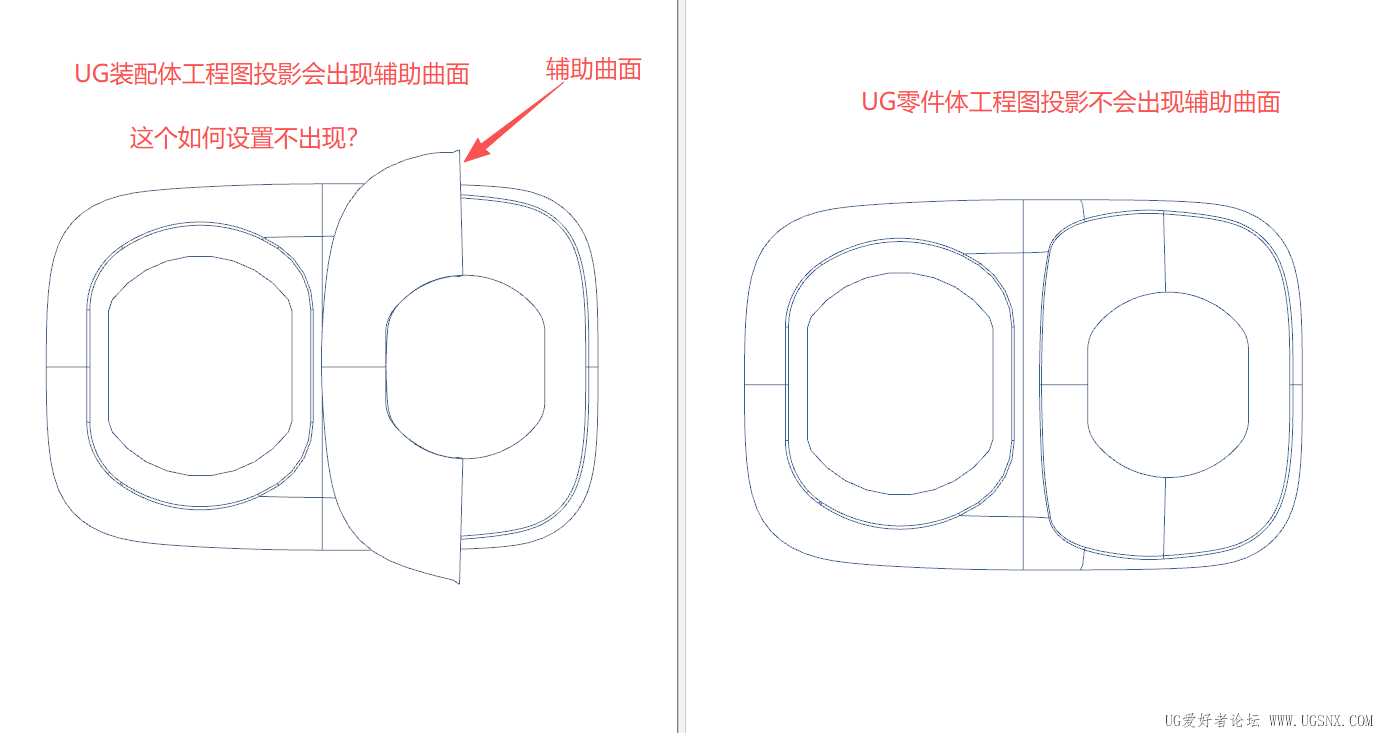

我在 UG 装配体投影工程图时会出现辅助曲面，单实体工程图投时不会出现，请问一下这是什么参数没有设置好？

mk156738084 · 发表于 2026-7-30 23:35:02

图层的问题

白色治愈之风 · 发表于 2026-7-31 07:38:52

这个是引用集控制的

gongyang · 发表于 2026-7-31 07:55:32

吧辅助曲面移到别的图层，隐藏

初学乍练88 · 发表于 2026-7-31 08:33:27

装配文件替换一下引用集试一下。

NQJ-NX · 发表于 2026-7-31 15:28:11

使用删除体删掉
