这个螺旋槽怎么画？

zdp215 · 发表于 2026-8-8 11:19:25

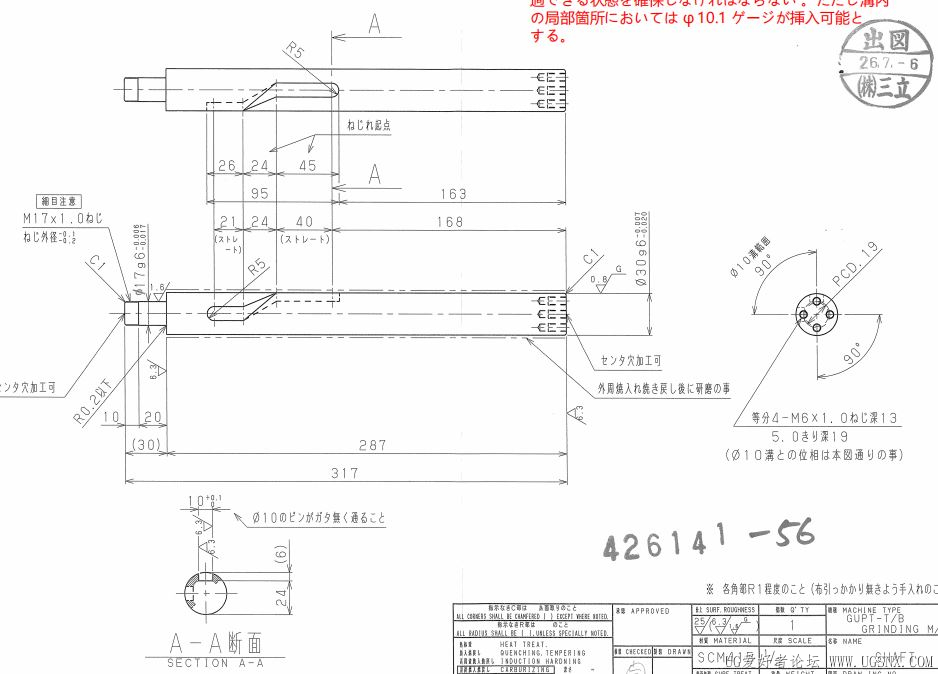

这个螺旋槽怎么画？为什么螺旋槽

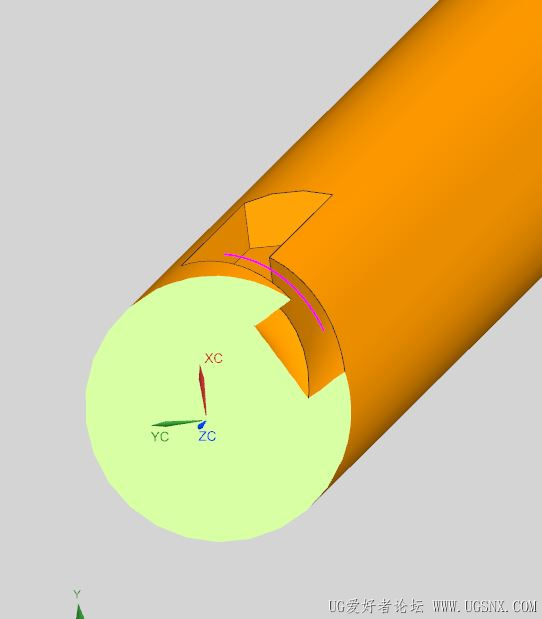

底和侧壁是曲曲弯弯的？

C6141-40-127 - 副本 - 副本.prt (842.17 KB, 下载次数: 3)

NQJ-NX · 发表于 2026-8-10 09:28:25

图有问题

棘轮扳手 · 发表于 2026-8-10 14:51:49

槽截面沿路径扫掠

棘轮扳手 · 发表于 2026-8-10 14:56:50

对于扫掠时用到的引导曲线，两种方法可做
1是，做两个片体，然后求这两个片体的相交曲线，
2是，把圆柱的立面展开，再在展开的平面上画出引导线，然后再把展开的平面缠绕回去

zdp215 · 发表于 2026-8-10 19:56:25

棘轮扳手发表于 2026-8-10 14:56
对于扫掠时用到的引导曲线，两种方法可做
1是，做两个片体，然后求这两个片体的相交曲线，
2是，把圆柱的立 ...

能画一个看看吗

棘轮扳手 · 发表于 2026-8-10 20:40:50

zdp215 发表于 2026-8-10 19:56
能画一个看看吗

做不到这个斜槽侧视图的样子
我用了另外一个方法，做出来两个曲线（草图15和16），然后将这两个曲线桥接，桥接的约束面选拉伸14出来的片体，然后再扫掠出来，再用修剪体命令

通过网盘分享的文件：_model45.prt
链接: https://pan.baidu.com/s/1WXI8Dqa3X-5f9z3mx4gV4g 提取码: xw48

zdp215 · 发表于 2026-8-11 10:23:26

棘轮扳手发表于 2026-8-10 20:40
做不到这个斜槽侧视图的样子
我用了另外一个方法，做出来两个曲线（草图15和16），然后将这两个曲线桥接 ...

谢谢，但是好像不对啊

HW006 · 发表于 2026-8-11 11:31:05

扫描体做的等宽槽。底面效果不佳

zdp215 · 发表于 2026-8-11 19:53:18

HW006 发表于 2026-8-11 11:31
扫描体做的等宽槽。底面效果不佳

嗯，这种底面不对，按理说这种做法应该是尺寸最准确的，为什么底面会出现R角面？
