圆柱凸轮UG建模求帮完成

liangaqian · 发表于 2015-2-1 17:52:53

附件没办法上传，不知道怎么回事，压缩了也上传不了。
圆柱凸轮凸轮轮廓曲线画好了，但是没法拉伸成实体，拉伸成片体加厚也不行，都没办法求差，不知道怎么回事呀，求高手指教，扫描切除也试过了，还是不行。
看到有一个画凸轮的外桂，但是没有试过

echo101601 · 发表于 2015-2-1 19:55:55

申请一个网络硬盘，然后把文件上传，在把链接分享。说实话，不是很难，扫描应该也行，方向控制好了就可以了。

jiaojianyaya · 发表于 2015-2-1 20:30:49

截图看看呀

easonchan* · 发表于 2015-2-2 11:17:59

用扫描，然后方向控制面的法相···没图所以是靠想象的······

韩子轩317 · 发表于 2015-2-2 15:53:09

截图可以吧

liangaqian · 发表于 2015-2-7 17:12:00

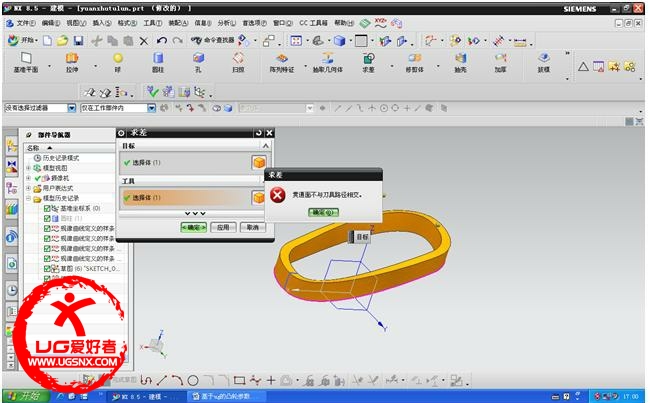

做了一个截面，沿导引线扫掠出来就是这样一个效果，根本没办法求差。

直接用扫略，沿面的法向，凸轮槽实体是对的，但是还是没办法求差（圆柱隐藏了）。

echo101601 · 发表于 2015-2-7 20:05:02

你是按照什么图纸做的，把图纸发上来，大家看看。

liangaqian · 发表于 2015-2-9 15:55:02

echo101601 发表于 2015-2-7 20:05
你是按照什么图纸做的，把图纸发上来，大家看看。

没有图纸，我自己练的，升程是余弦

echo101601 · 发表于 2015-2-10 06:47:07

用扫掠，不要用延引导线扫掠，在方向一栏用面的法向，然后选择圆柱面，同时扫掠的截面外面那条要比圆柱外圆柱面大，不能相切。

liangaqian · 发表于 2015-2-10 18:38:44

echo101601 发表于 2015-2-10 06:47
用扫掠，不要用延引导线扫掠，在方向一栏用面的法向，然后选择圆柱面，同时扫掠的截面外面那条要比圆柱外圆 ...

大侠啊！不光知道怎么做，还知道我错在什么地方！神人啊！佩服啦！学习了
