这个帖子我们来看下连接器的创建和配置

首先我们要知道连接器可提供在布置电线和缆时将要用到的连接位置。连接器模型会在出现逻辑引用时作为参考。连接器一般还有表示实际连接器的实体几何。它们必须至少有一个用作电线或缆的入口端的坐标系。

电线沿着坐标系的 Z 轴正向进入和退出入口端。因此，Z 轴会始终背向连接器。通常沿着连接器的水平轴定向 Y 轴。例如，假设有一个带有单行针的连接器，Y 轴将位于针所在的平面上，如图 2 所示。

连接器可以有其他几何或参数，这些对于布置电线和缆的进出非常有用。参数既包括基准点也有轴。例如，图 3 中的铲式连接器包含一个 ROUTE 基准点和一个 A_2 基准轴。

图 3 - 配置的铲式连接器

连接器几何的详细信息级别

纳入连接器中的详细信息级别是我们特别要注意的。如果详细的信息级别比较高而且在几何上又正确的话，那么久能够明显改善装配性能。不需要创建微小的详细信息。适当的表示在装配中即足以满足需要。不过值得注意的是，需要装配的连接器实例可能有成百上千个。任何多余的几何详细信息都会影响装配的性能。在必需的连接器模型精度和“可有可无”的几何之间寻求一个平衡点显得十分重要。

也可以通过其他方式管理连接器中的详细信息级别，其中包括：

·        将所有详细信息连接器特征都组合在一起并隐含起来。

·        创建一个族表并关闭连接器布缆版本的详细信息特征。

·        创建一个排除详细信息特征的零件级别简化表示。

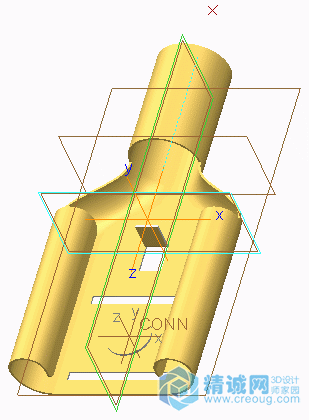

图 1 显示的是原始的铲式连接器，并展示了其所有细节。

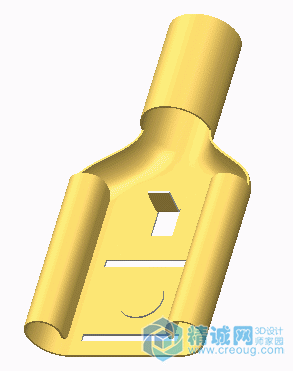

图 1 - 铲式连接器

图 3 显示的是分组并隐含所有详细信息特征之后的连接器。

使用带有连接器的元件界面

连接器可以用在有连接器的的附加坐标系中。之后可以用这个坐标系来建立一个元件界面。而该元件界面可用来快速装配连接器。

我们还得来学习下创建具有多个针的连接器时，如图 2 所示，可使用两种不同的方法来配置连接器：

·        “单个入口端”(Single Entry Port) - 可使第一根线直接布线到指定端口的 Z 轴。其次，线将以相对于线直径的间距整齐排列在前一根线的旁边。可以指定以下排列类型中的任何一种：

o   “圆形”(Round) - 线将围绕 Z 轴排列成一个同心圆形状。

o   “平整”(Flat) - 默认情况下，线将以平整、“单个文件”阵列的形式排列。它们也可以按照行和列的形式进行排列。

单个入口端的方法非常快捷，但由于它将各个电线位置都简化到连接器，因此这种方法并不精确。

·        “多个入口端”(Multiple Entry Ports) - 可使各个分开的线单独布线到其各自的入口端。使用这种方法会比较耗时，但线和针的位置会更加准确。

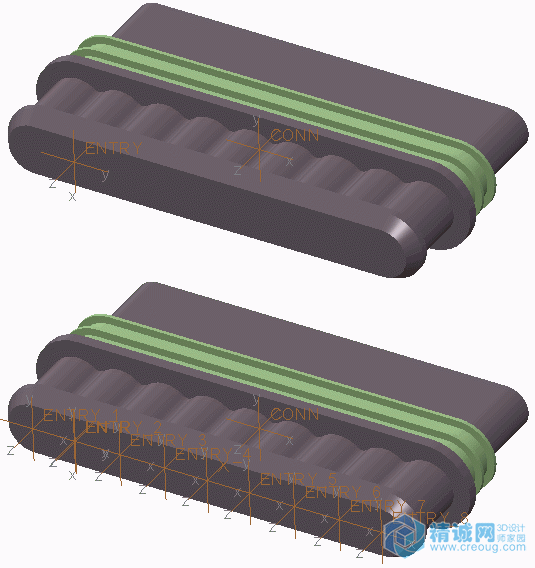

图 2 - 单个和多个入口端

我们再来看下过程分析

任务 1.创建基准点和坐标系以辅助布线。

1.     仅启用下列“基准显示”(Datum Display)。

2.     单击“基准”(Datum) 组下拉菜单并选择“点”(Point)。

3.     在“基准”(Datum) 组中单击“平面”(Plane) 以创建内部基准平面。

4.     预先突出显示并选择基准平面 FRONT 并将新平面拖回到偏移量为 8 的位置。

o   单击“确定”(OK)。

5.     按住 CTRL 键并选择基准轴 A_2。

6.     在“基准点”(Datum Point) 对话框中，选择“属性”(Properties) 选项卡并将“名称”(Name) 改为ROUTE。

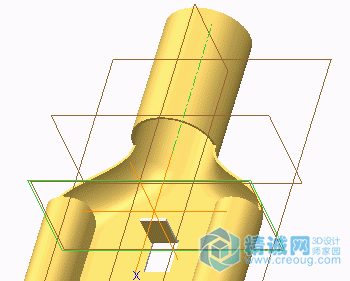

图 1

7.     单击“确定”(OK)，然后取消选择所有几何。

o    ROUTE 基准点可用于将电线布线到连接器。

8.     在“基准”(Datum) 组中单击“坐标系”(Coordinate System)。

9.     预先突出显示基准轴 A_2 并选择。

10.   单击“平面”(Plane) 以创建内部基准平面。

11.   预先突出显示并选择基准平面 FRONT 并将其前面的新平面拖动到偏移量为 3 的位置。

o   单击“确定”(OK)。

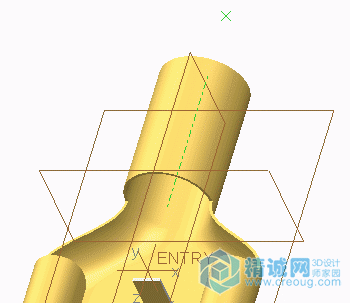

图 2

12.   在“坐标系”(Coordinate System) 对话框中选择“方向”(Orientation) 选项卡。

o   使用新基准平面 DTM4 来确定 Z。

o   单击“反向”(Flip)，以使 Z 轴朝向管子下方。

o   在空的“使用”(Use) 收集器中单击以将其激活。

o   选择基准平面 RIGHT。

o   使用基准平面 RIGHT 来投影 X。

o   选择“属性”(Properties) 选项卡并将“名称”(Name) 改为 ENTRY。

o   单击“确定”(OK)，然后取消选择所有几何。

图 3

任务 2. 创建元件界面以辅助布线。

1.     在功能区中，单击“模型意图”(Model Intent) 下拉菜单中的“元件界面”(Component Interface)。

2.     选择基准坐标系 CONN。

3.     在“元件界面”(Component Interface) 对话框中单击“应用”(Apply)。

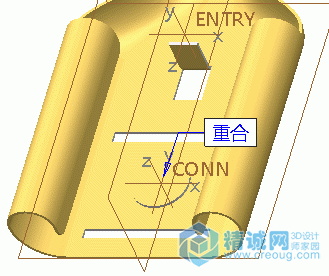

图 4

任务 3. 在连接器中对层进行管理。

1.     单击“显示”(Show) 并选择“层树”(Layer Tree)。

2.     右键单击并选择“新建层”(New Layer)。

3.     键入 ROUTING_DTMS 作为“名称”(Name)。

4.     选择基准轴 A_2 和基准点 ROUTE，然后单击“确定”(OK)。

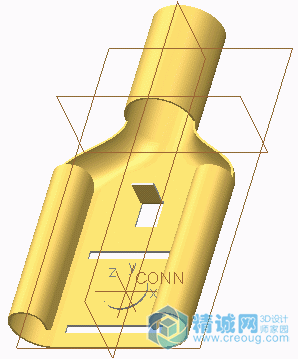

图 5

5.     右键单击并选择“新建层”(New Layer)。

6.     键入 CSYS_ENTRY-PORTS 作为“名称”(Name)。

7.     预先突出显示并选择坐标系 ENTRY，然后单击“确定”(OK)。

8.     按住 CTRL 键的同时选择两个新层，然后单击右键并选择“隐藏”(Hide)。

9.     右键单击并选择“保存状况”(Save Status)。

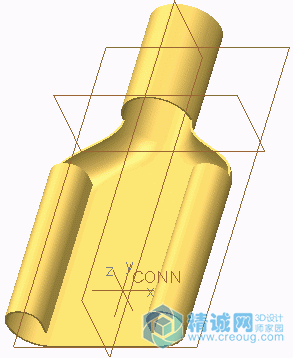

图 6

10.   单击“显示”(Show) 并选择“模型树”(Model Tree)。

任务 4. 隐藏连接器详细信息。

1.     在模型树中，选择特征“模板 2”(Form 2)。

2.     按住 SHIFT 键并选择特征“倒圆角 1”(Round 1)。

3.     右键单击并选择“组”(Group)。

4.     右键单击并选择“隐含”(Suppress)。

5.     在“隐含”(Suppress) 消息窗口中，单击“确定”(OK)。

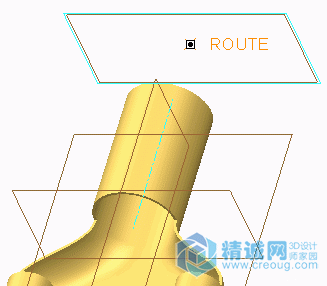

图 7
