振动盘起始位置怎么画

jak110 · 发表于 2024-3-7 14:41:30

400精密料斗.rar (335.93 KB, 下载次数: 8)

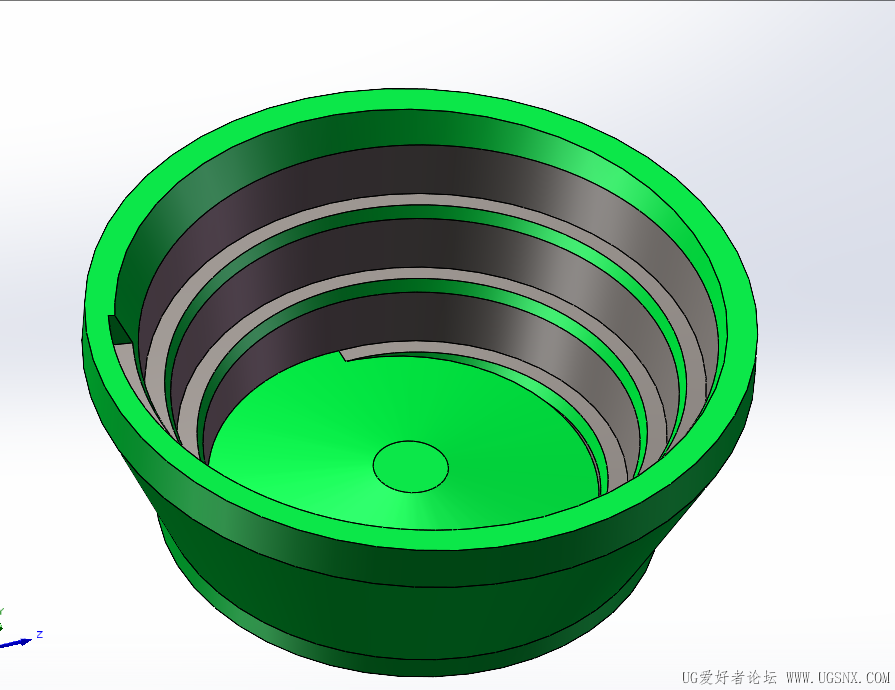

红色料道底下这个收尾这里怎么能平顺好看，螺距最好不变，变了加工会有刀印。附件已上，SOLIDWORKS2017版本的文件，哪位有空帮我看下

hegaoj3 · 发表于 2025-1-11 20:30:58

帮顶一下

诗霓蝶 · 发表于 2025-5-14 18:11:04

在最上面作为基准面，画一个圆，圆直径等于底下这个圆减去道宽。画一条圆弧连接你切除的起点和圆上的一个点，圆弧长度看情况调整。用投影曲线命令将这条圆弧投影到底面的圆上。然后以这个投影曲线为路径用你之前切除用的草图扫描切除

jak110 · 发表于 2025-6-29 15:09:34

诗霓蝶发表于 2025-5-14 18:11
在最上面作为基准面，画一个圆，圆直径等于底下这个圆减去道宽。画一条圆弧连接你切除的起点和圆上的一个点 ...

这样做出来的跟前面画的不是连贯的，会出现一个转折。

屋顶上的小二黑 · 发表于 2025-7-1 14:31:25

不知道是不是这个意思。如果是的话，把小端的螺旋线延长点，再重新补齐底部被切掉部分就好了。

诗霓蝶 · 发表于 2025-7-7 15:26:12

jak110 发表于 2025-6-29 15:09
这样做出来的跟前面画的不是连贯的，会出现一个转折。

肯定是会有转折的,因为你切除的里面那个点要过渡到底面圆的位置,这是两个不同的曲面.
可以延长起始位置的切除长度,尽量减小两个曲面的角度
