NX2412绘制草图出现极难找出未约束的情况，如何解决

千秋霸业

从UG10.0过来的，原本在10.0里面不是问题的，现在成了大麻烦，
以下的情况在10.0里面是会全自动形成全约束的，但是在2412里面该如何解决这种全约束问题。




首先做同心圆，

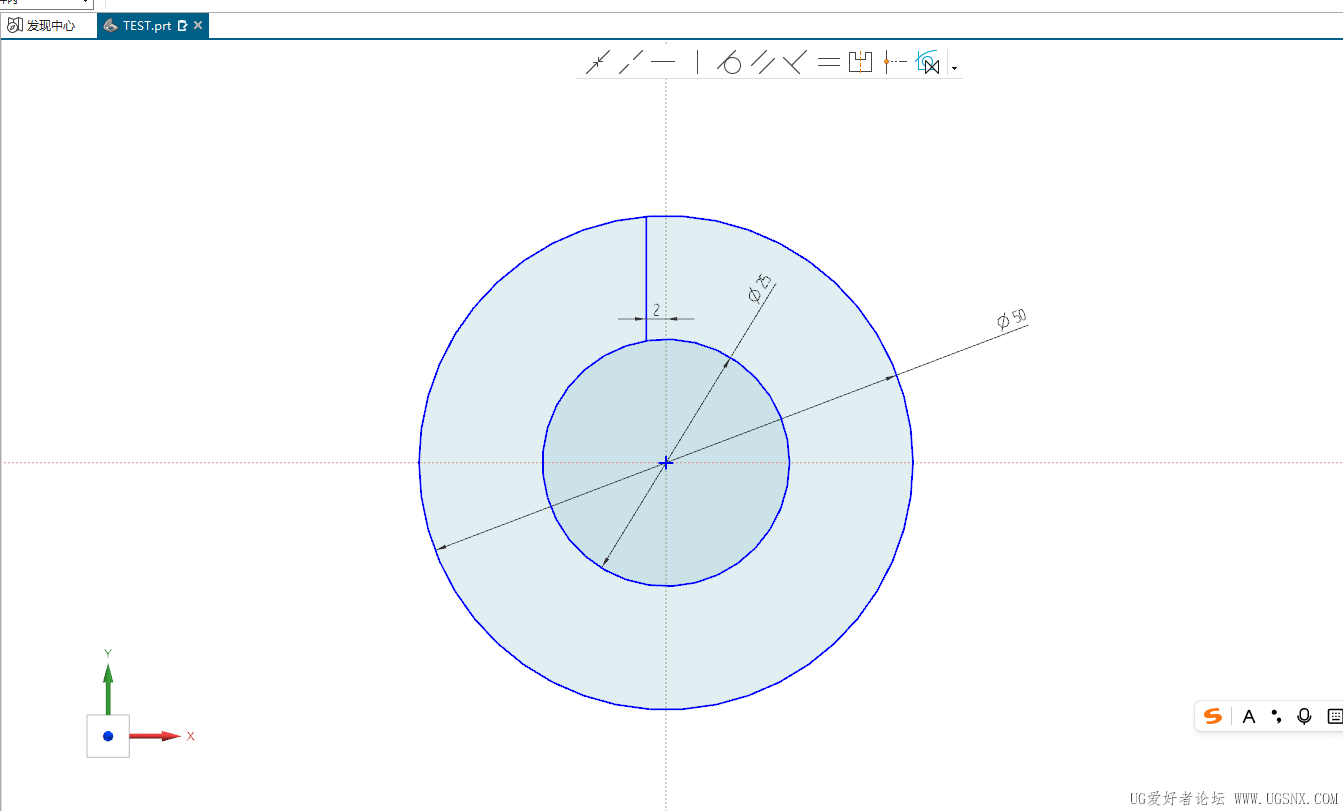

画一个竖线，并修剪和约束好位置，


将这个竖线镜像一个出来，

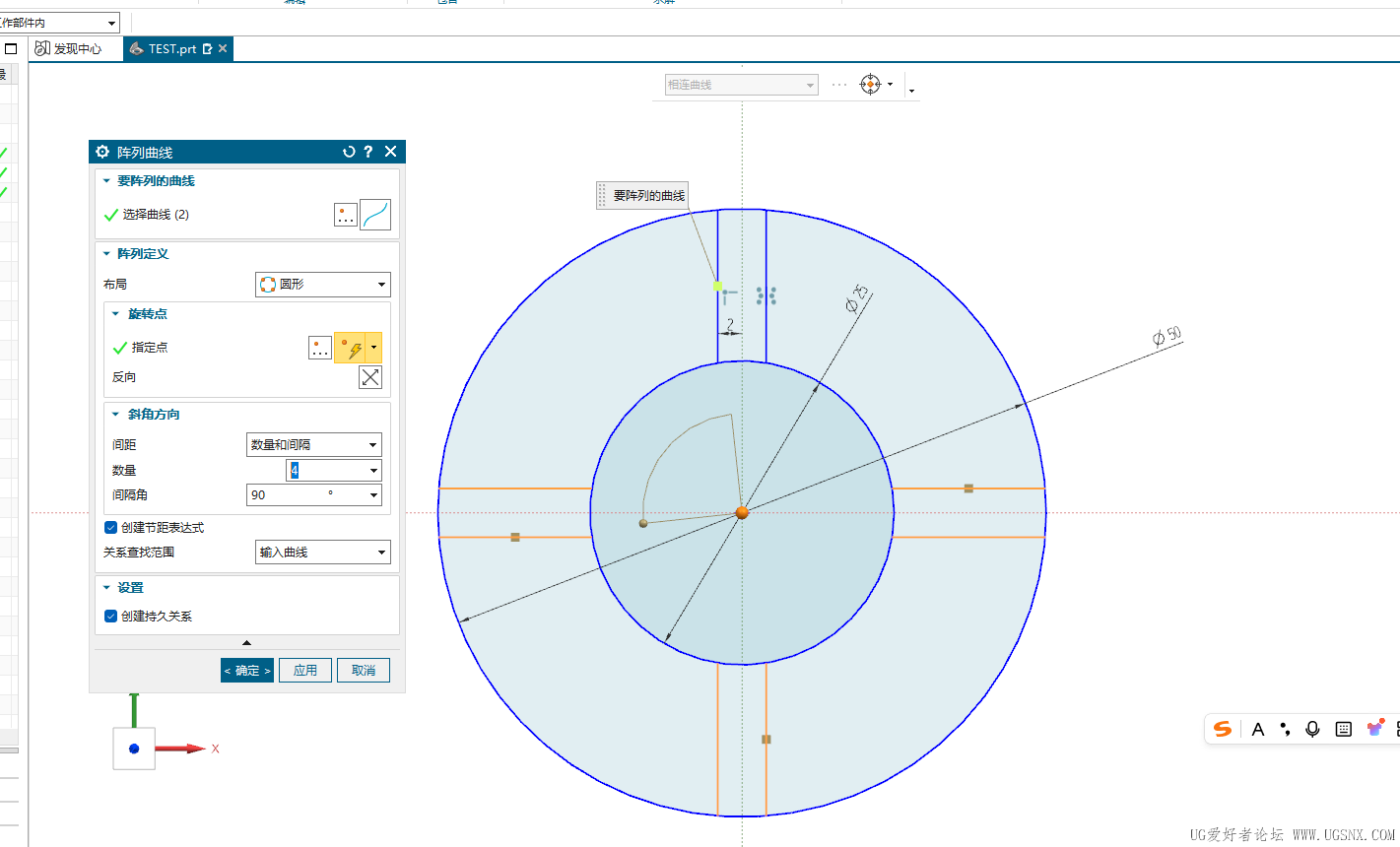

两个竖线进行圆形阵列

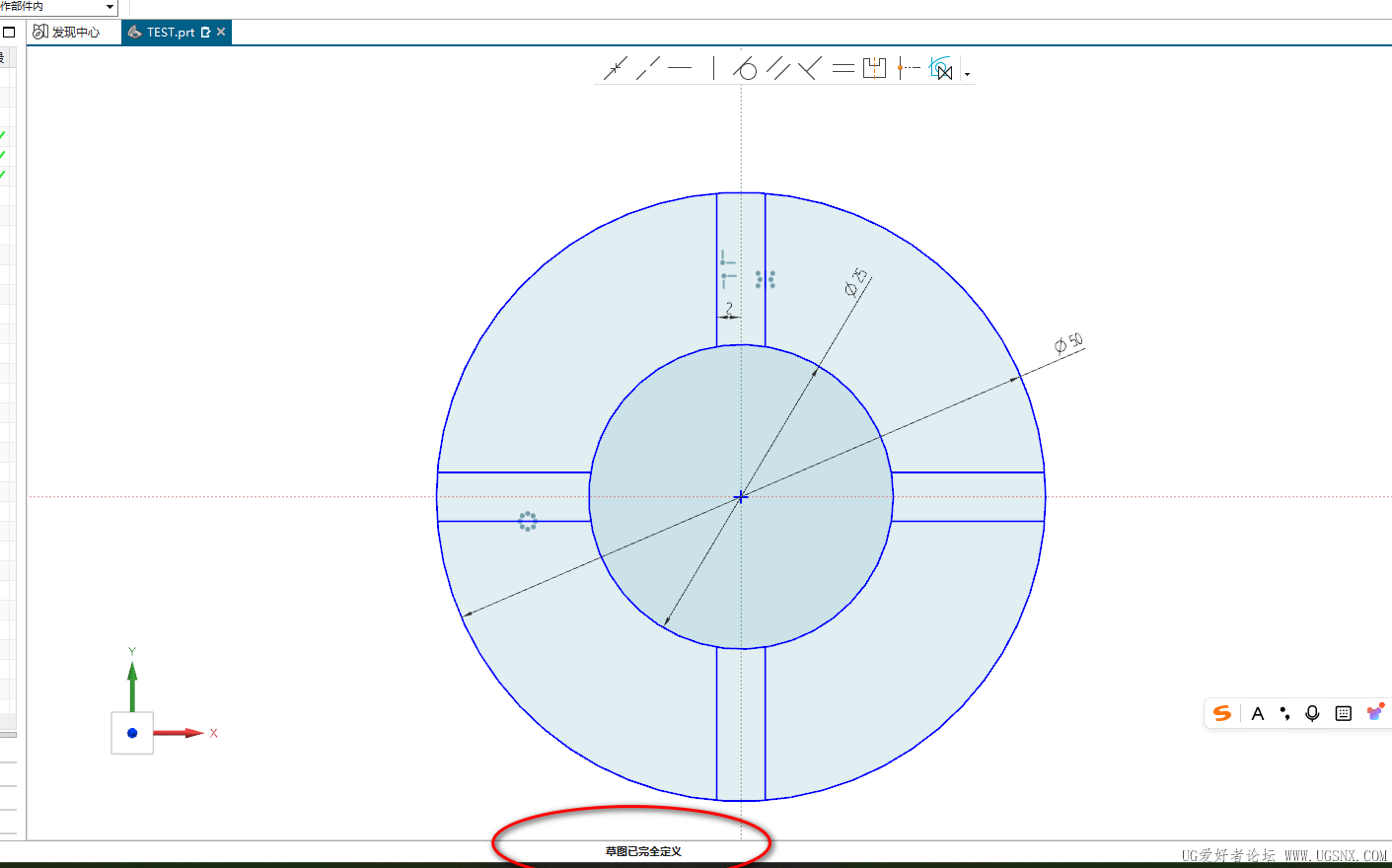

阵列完成，此时是全约束状态。

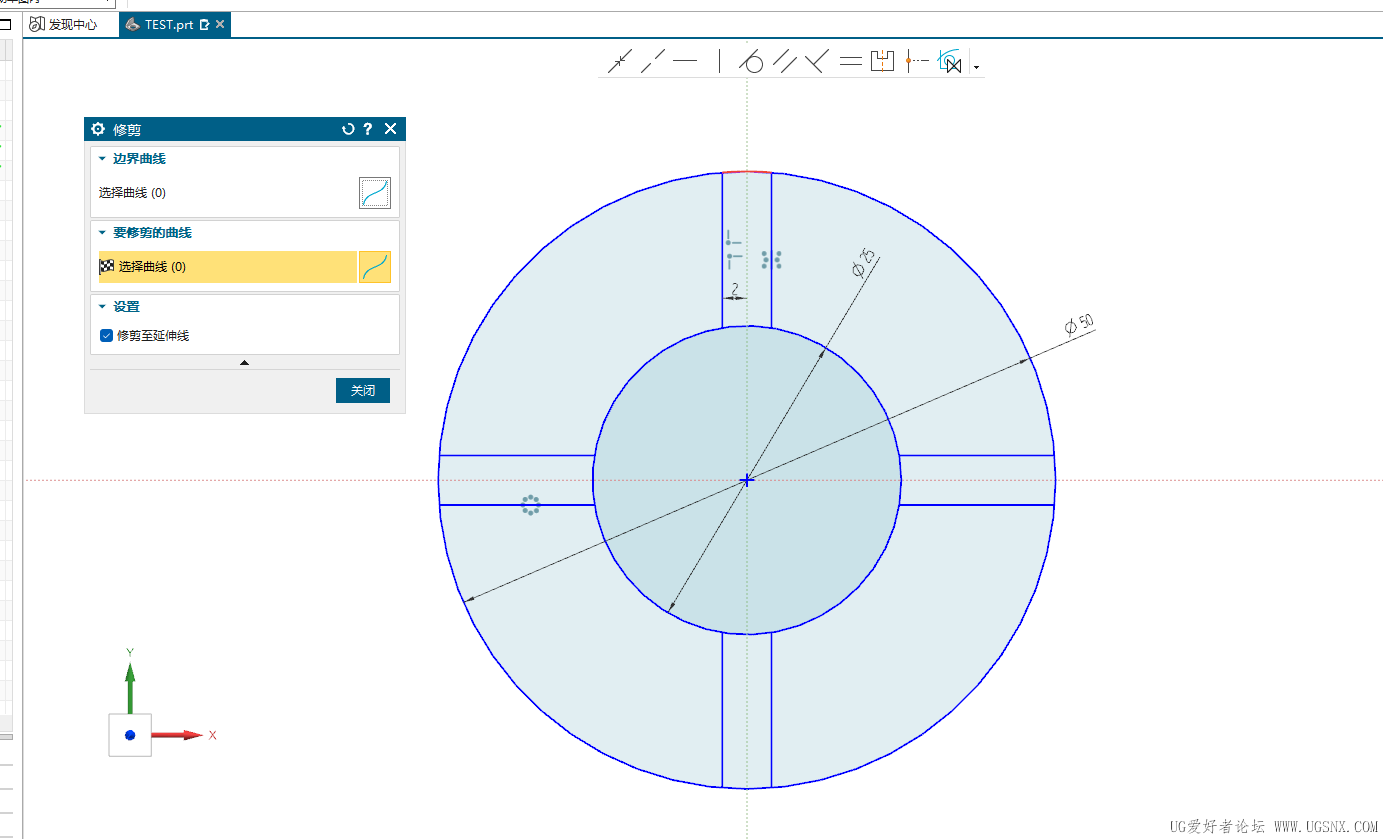

然后开始修剪。

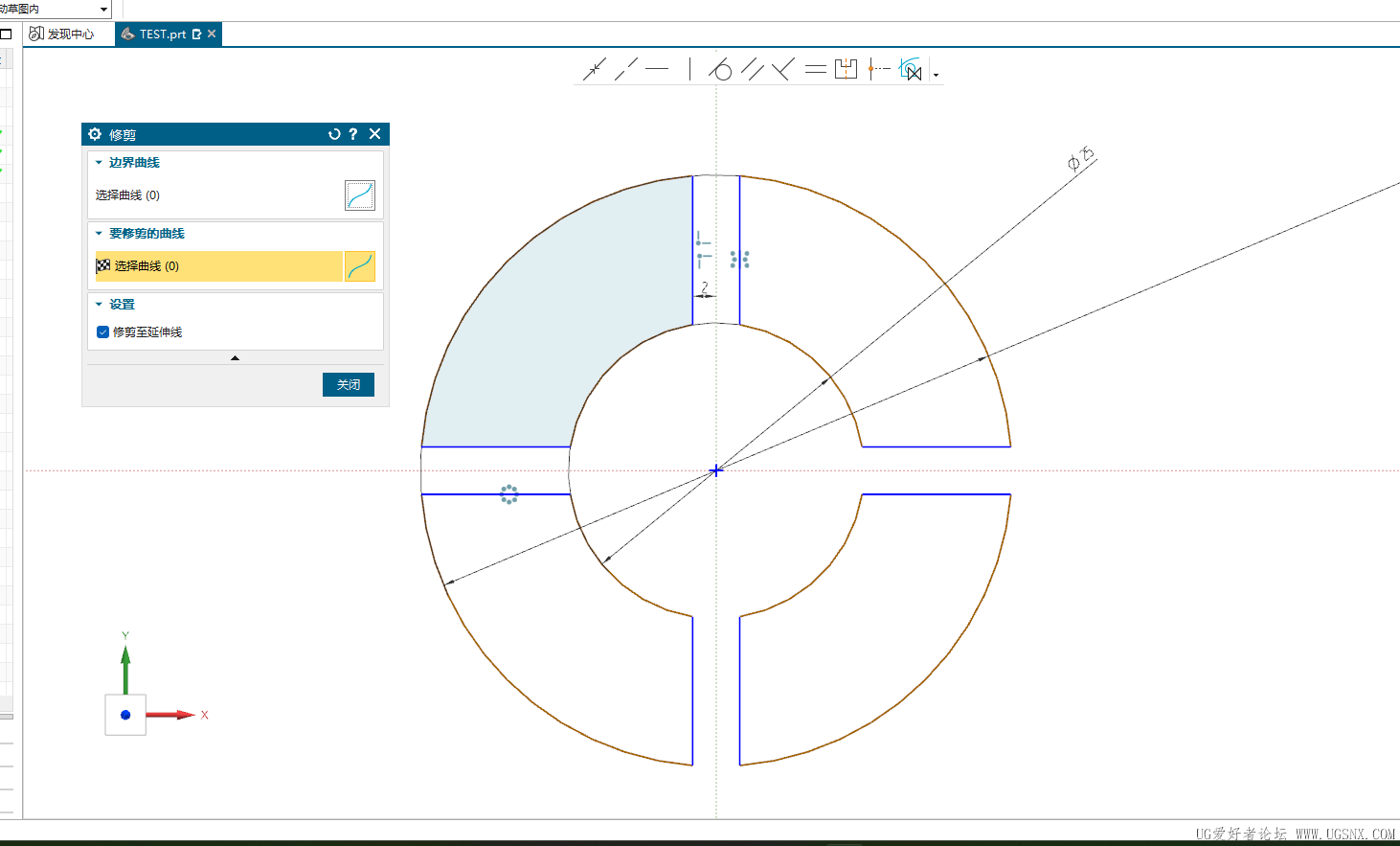

修剪出上方第一个缺口位置。

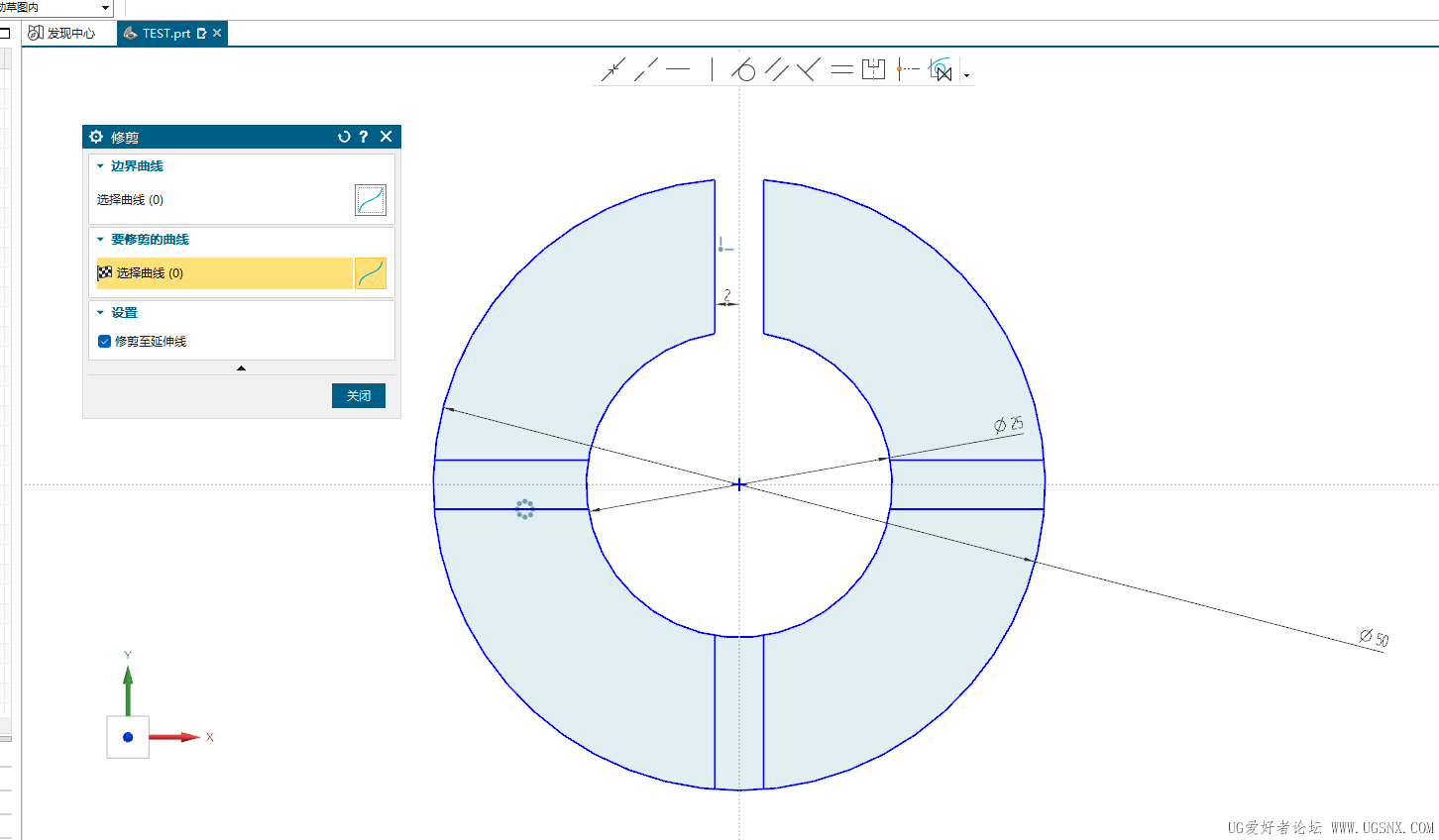

然后各自修剪，变成十字瓣，注意此时如果在UG10.0的时代，会自动实现全约束，就算不全约束，10.0也会使用“自由度箭头”标识出哪个线段具体位置的活动方向，从而找出未约束的本因。

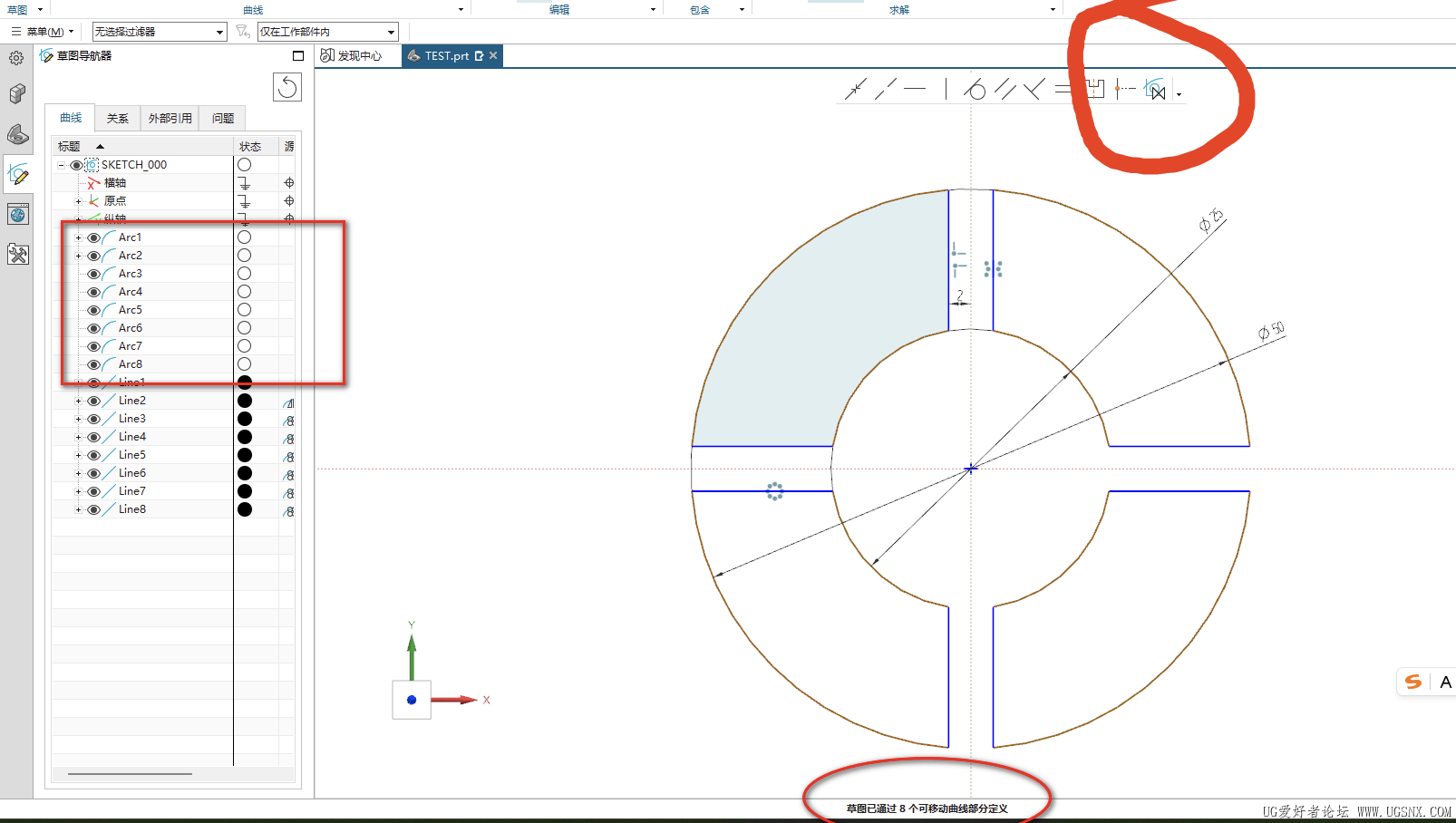

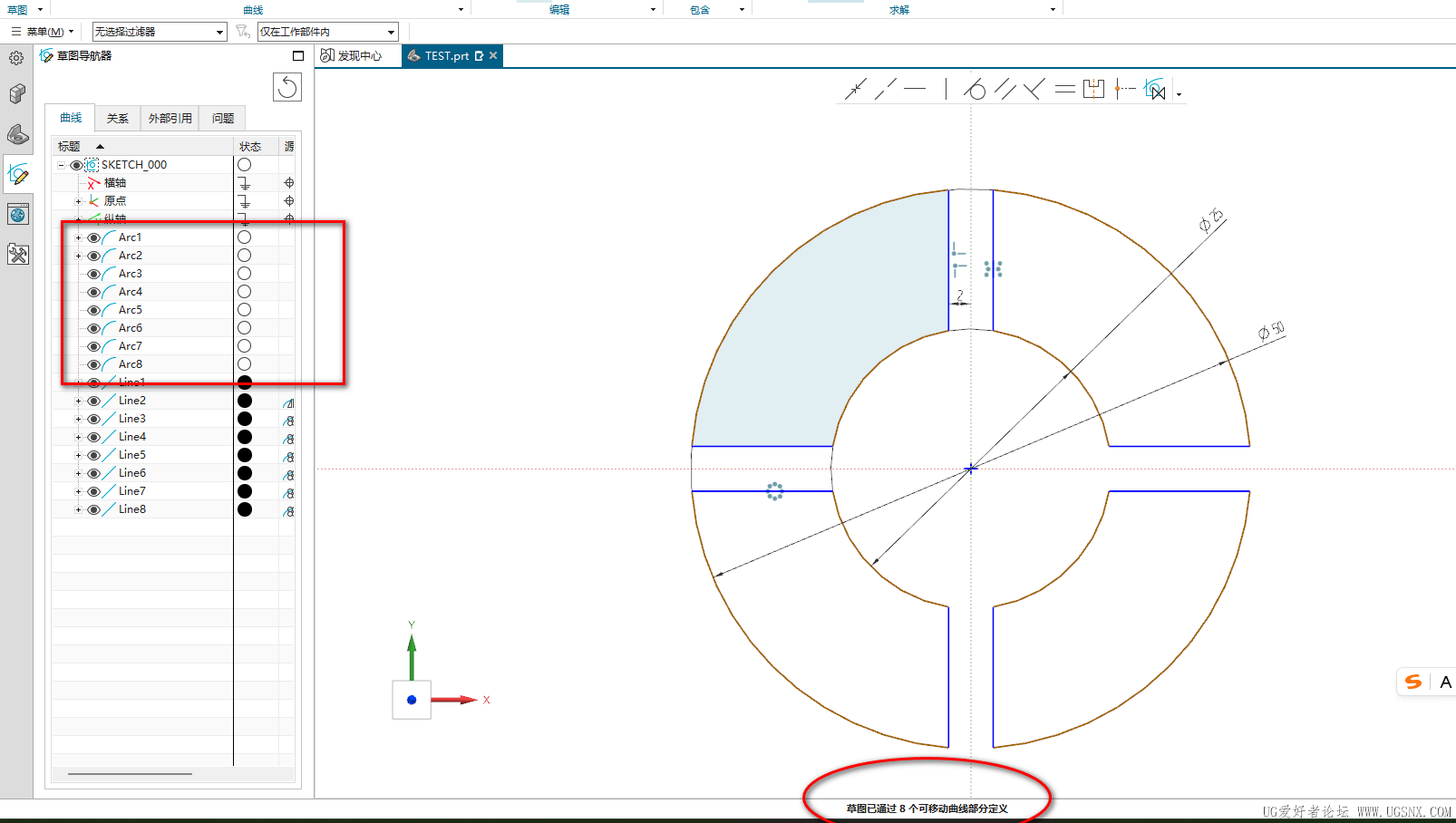

但是在UG2412里面，没有自由度箭头，而且怎么找都找不出未约束的充分理由，经过实际检查，所有弧线的端点都已经和直线端点重合，镜像约束正常，阵列约束正常，拖拽无法移动任何线段，到底哪里还未约束？感觉确实和10.0画草图差老远，太难用了。


最后，实质上草图可以拉伸。

whinnyjia

千秋霸业 发表于 2025-5-20 14:08
在10.0中，修剪要看先落哪个位置，第一刀先切掉最早建立的镜像以及阵列第一条线，和先切掉后面的镜像或阵 ...

但在新版草图中你不需要考虑这么多，直接任意修剪，也不会出现需要你再手动处理的情况。

whinnyjia

千秋霸业 发表于 2025-5-18 10:05
安装的软件是2412 6000版完整包安装的，我现在把此例题做成TEST文件发上来，给大家看下。

圆形阵列时在下面的关系查找范围中选择“阵列中所有对象”。这样后面的修剪后就仍保持完全约束。

有情感的NPC

那就不要去修剪 拉伸的时候 直接选区域拉伸

13937903370

创建持久关系点亮，就可以了

千秋霸业

13937903370 发表于 2025-5-17 10:44
创建持久关系点亮，就可以了

搞过了，在“求解”里的“选项”里面的“创建持久关系”和“显示持久关系”两个钩都已经钩上了，你说的这个也钩上了，试验一下，还是老样子。

zhuangjw1234

以前的版本草图约束的优先级高于尺寸,高版本的好像是反过来的,尺寸高于约束,所以你可以试试把尺寸补满

千秋霸业

zhuangjw1234 发表于 2025-5-17 15:23
以前的版本草图约束的优先级高于尺寸,高版本的好像是反过来的,尺寸高于约束,所以你可以试试把尺寸补满 ...

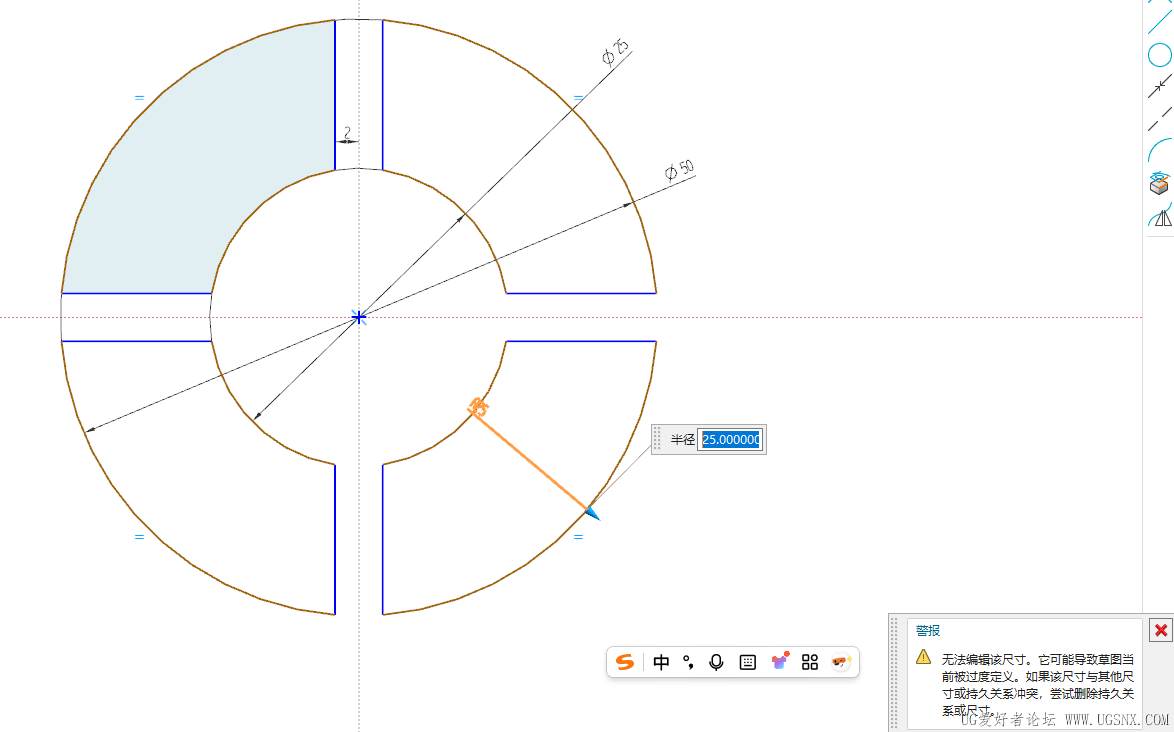

试过了，因为其中一共就8个弧线未定义，随便给任何一个弧线定义半径，就会跳出过约束的报警。

我试过各种方法，包括重新定义弧线和直线的端点连接重合，发现全都没有用，有谁能解决，我在下面把文件也给贴上来吧，大家可以自己做下这图形，也可以用我发上来的2412文件。

千秋霸业

安装的软件是2412 6000版完整包安装的，我现在把此例题做成TEST文件发上来，给大家看下。
TEST.prt (119.83 KB, 下载次数: 6)

2025-5-18 10:02 上传

点击文件名下载附件

有没有可能发现了一个BUG？还是说UG已近放弃了追求全约束的必要性？也放弃了约束必须完整这个概念？

qsch2000*

这就是楼上所说的阵列问题，我以前也发过这个问题，新版本草图还有偏置曲线为零时，镜像、阵列选取相切、相连曲线时选取不了的问题。

ojmn

你这样剪掉好像圆心的约束没有了，其它圆弧也不同心了。你试下把一段圆弧圆心约束到原点，再把其它圆弧加同心约束。
