【连载】一步一步制作一个符合自己心意的全尺寸图框，第一章：开篇

cam-plus · 发表于昨天 20:17

今天带着大家一起来制作一个符合自己要求的图框
将通过图文的方式进行说明，有不清楚的留言

本图框制作不需要CAD原版格式，也不需要导入什么图形（除了原始LOGO制作）
图纸大小从A4~A0，根据你的选择进行自动切换（标题栏内容不需要重新填写）

****转载请注明出处

图框特点：

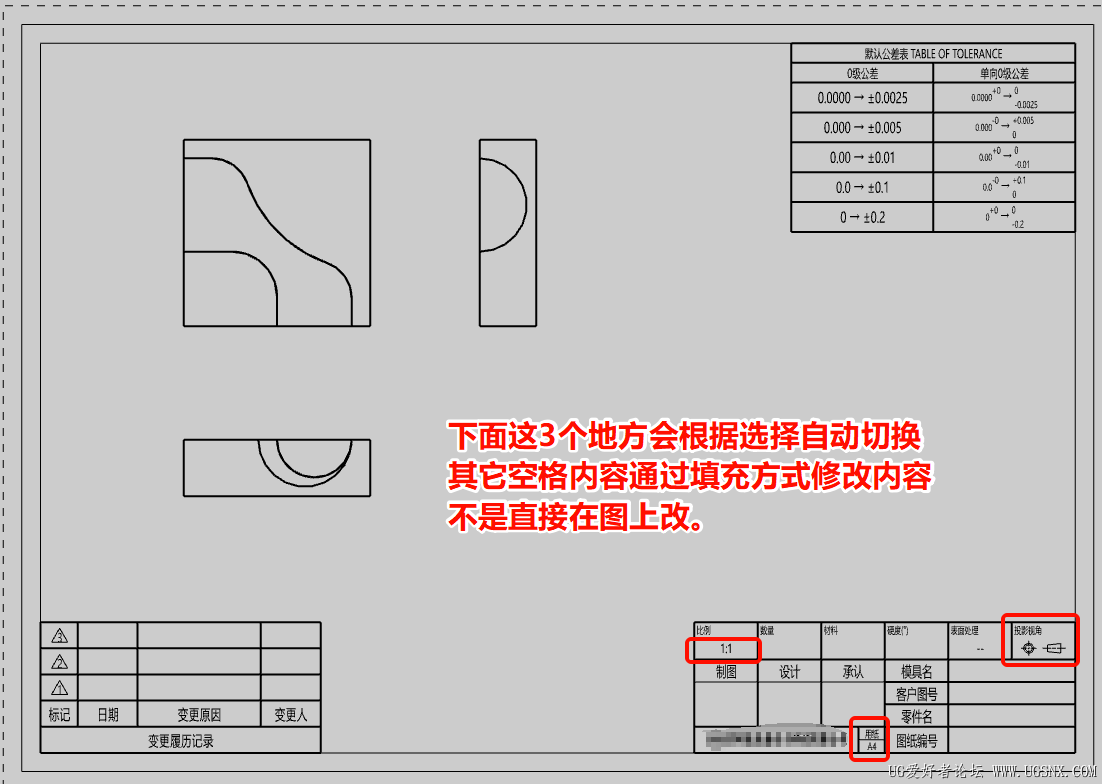

1，包含了全尺寸的图框，从A4~A0自由切换（自动切换，不是通过插入方式）；
2，图中比例为自动；
3，图中视角图标记为自动；
4，图中用纸大小为自动；
5，图中标题框，修订框内容使用填充方式，不是在表上改；
6，包含LOGO，修订标记的创建及使用

介绍原贴在这里
https://www.ugsnx.com/forum.php? ... 53663&extra=&page=1

准备工作：

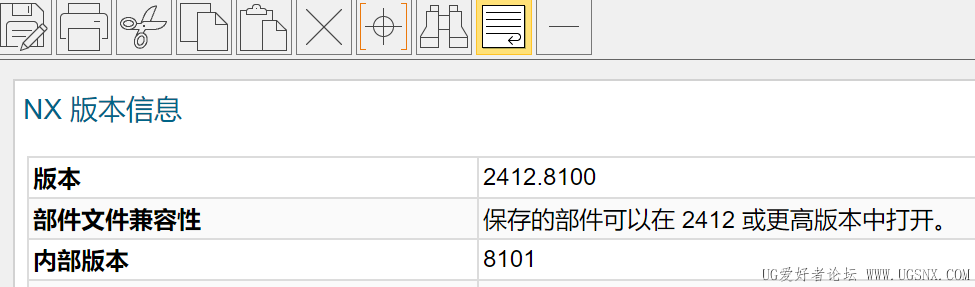

1，软件，本人使用2412，但看过NX12里面也已经有这个功能，NX12之后的版本都有这个功能，之前的版本由于手上没有，不是很清楚，假如能看到相关功能，理论上一样使用；

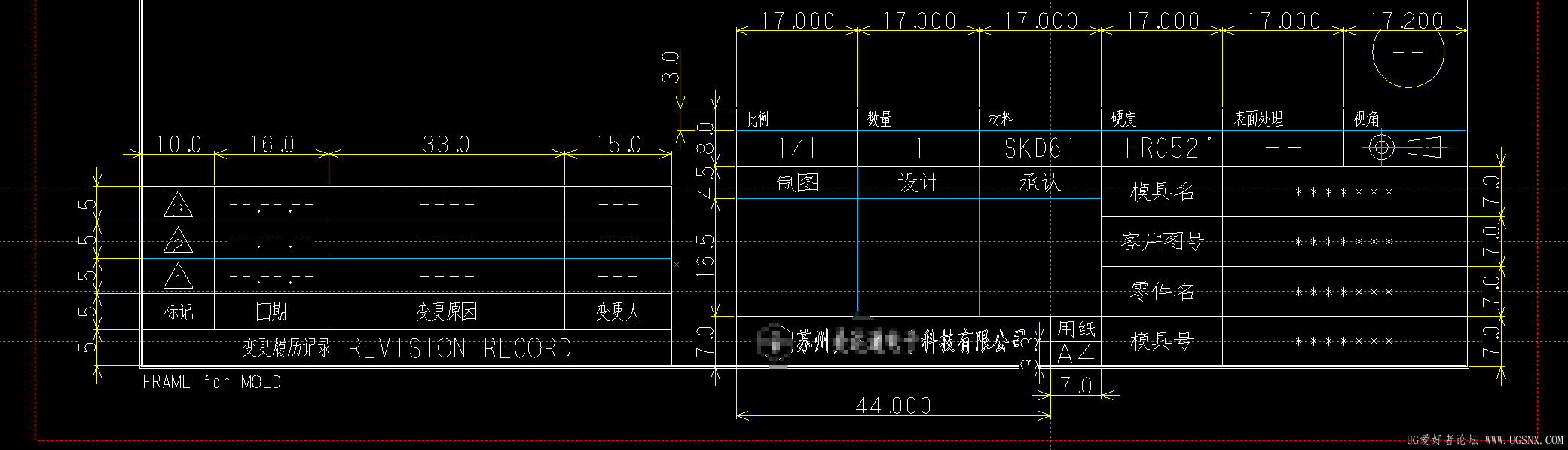

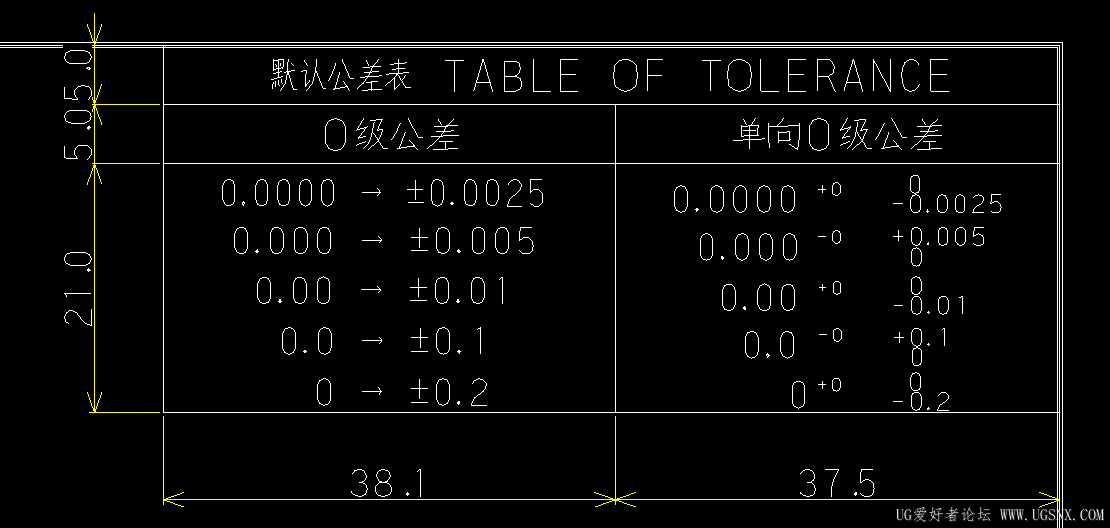

2，构思好标题栏、修订栏、公差表的内容，最好是先在CAD中画好，并标注上各高度、宽高尺寸

3，创建一个模板存放文件夹（先期存放使用，后面会放到NX目录中），Symbols存放目录（下面包含Logo目录、修订标记目录）
创建一个NX Temp 目录，下面再创建一个Symbols目录，Symbols目录下再创建一个Logo目录及RevMark目录，备用。

先做好以上准备工作。

下一章开始创建外框，敬请期待
