草图的关联复制

宁静星空

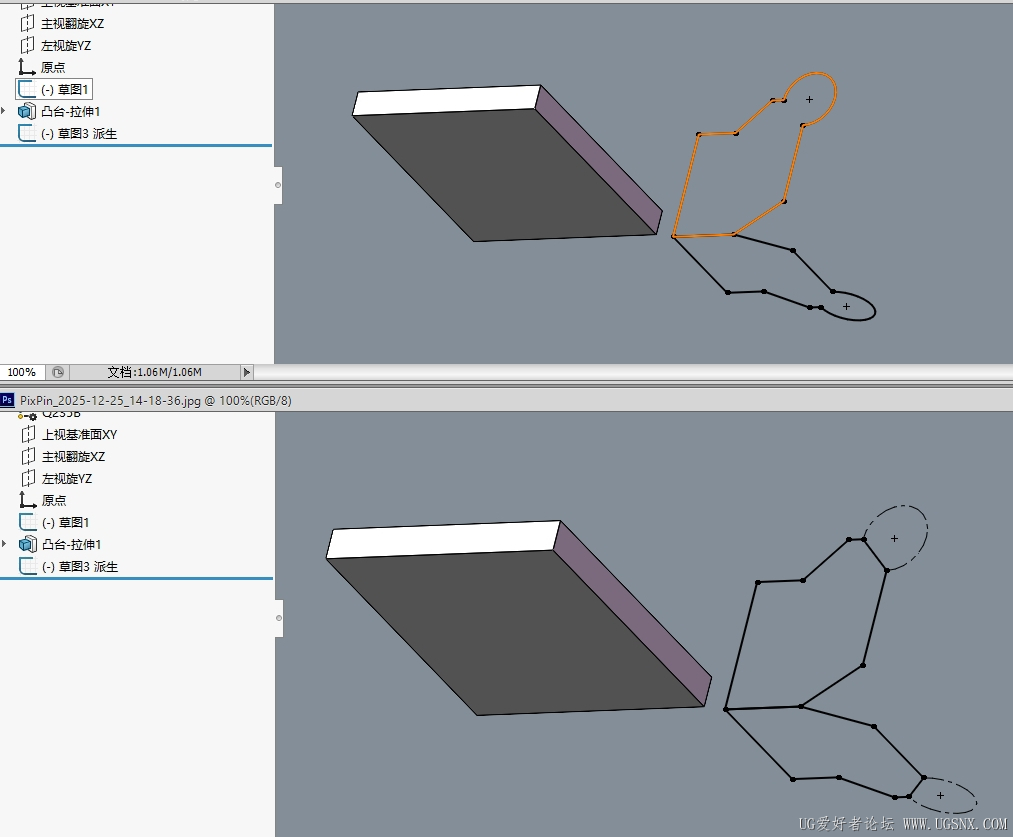

请问：在一个prt文档中，怎样“复制一个草图”，粘贴到其它平面后，还“关联着这个草图”--------类似SW的“派生草图”

（粘贴特征，只能关联“尺寸”，不能关联“形状”）

白色治愈之风

如果是建模做好之后制图用，这个ug可以做到。制图画草图，建模用，不知道可不可以。

白色治愈之风

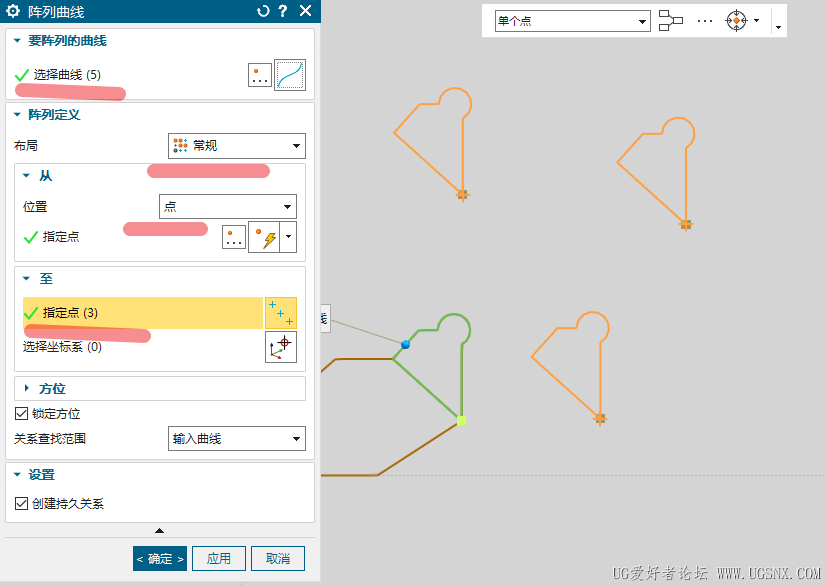

同一个草图中使用阵列。关于控制截面形状，sw如果都画在一个草图里，截面之间的距离就是零了。如果多个截面之间形状相同只是尺寸不同，ug只需要一个草图。如果多个截面之间形状也不同。那么sw怎么通过一个截面派生之后生成其他截面，比如一个截面是四边形，如果派生一个，可以直接变成圆形。不知道sw是怎么使用这些截面的。说一下，可以找找ug是怎么完成的。

白色治愈之风

你可以试试阵列几何特征，sw很多东西都依赖草图，没有草图，拉伸旋转什么都不能进行。但是ug不是一定需要草图。你不同的需求他有不同的解决办法。

白色治愈之风

你先确定派生的草图是用来做什么。然后在考虑ug是不是需要派生草图。

宁静星空

白色治愈之风 发表于 2025-12-26 08:28
你先确定派生的草图是用来做什么。然后在考虑ug是不是需要派生草图。

大神你好，“派生草图”（与原草图是引用关系，但不依赖原平面），有点像NX各组件之间的WAVE关系

派生草图是一个很实用的工具，它可以将“空间的不同平面的草图”，“映射在一个平面上，进行统一管理”，比如在扫掠时多个截面图形，就可以在一个平面上进行“绘制”，控制各个截面形状关系

NQJ-NX

宁静星空 发表于 2025-12-26 10:06
大神你好，“派生草图”（与原草图是引用关系，但不依赖原平面），有点像NX各组件之间的WAVE关系

派生草 ...

你可以用表达式更好

宁静星空

NQJ-NX 发表于 2025-12-26 11:04
你可以用表达式更好

现在NX就是，表达式关联

但图形不行呀

宁静星空

白色治愈之风 发表于 2025-12-26 08:27
你可以试试阵列几何特征，sw很多东西都依赖草图，没有草图，拉伸旋转什么都不能进行。但是ug不是一定需要草 ...

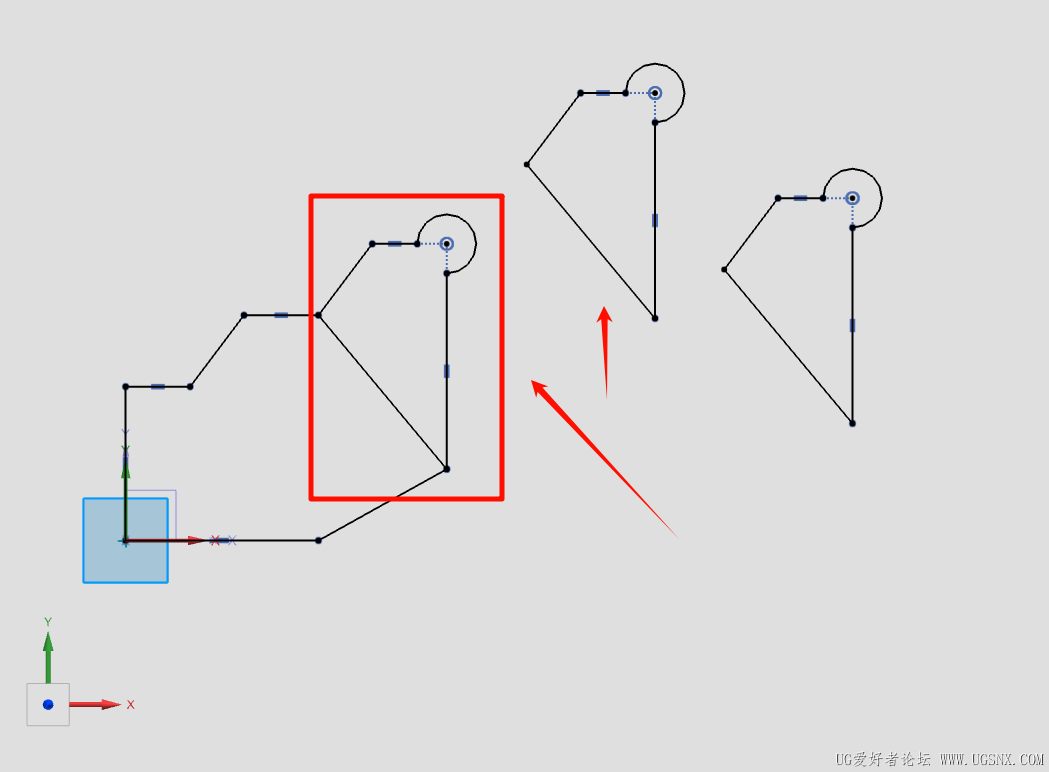

你好，请问，NX草图中，复制图形是用什么命令或方法比较方便呀，

宁静星空

白色治愈之风 发表于 2025-12-27 07:29
同一个草图中使用阵列。关于控制截面形状，sw如果都画在一个草图里，截面之间的距离就是零了。如果多个截面 ...

谢谢大神！

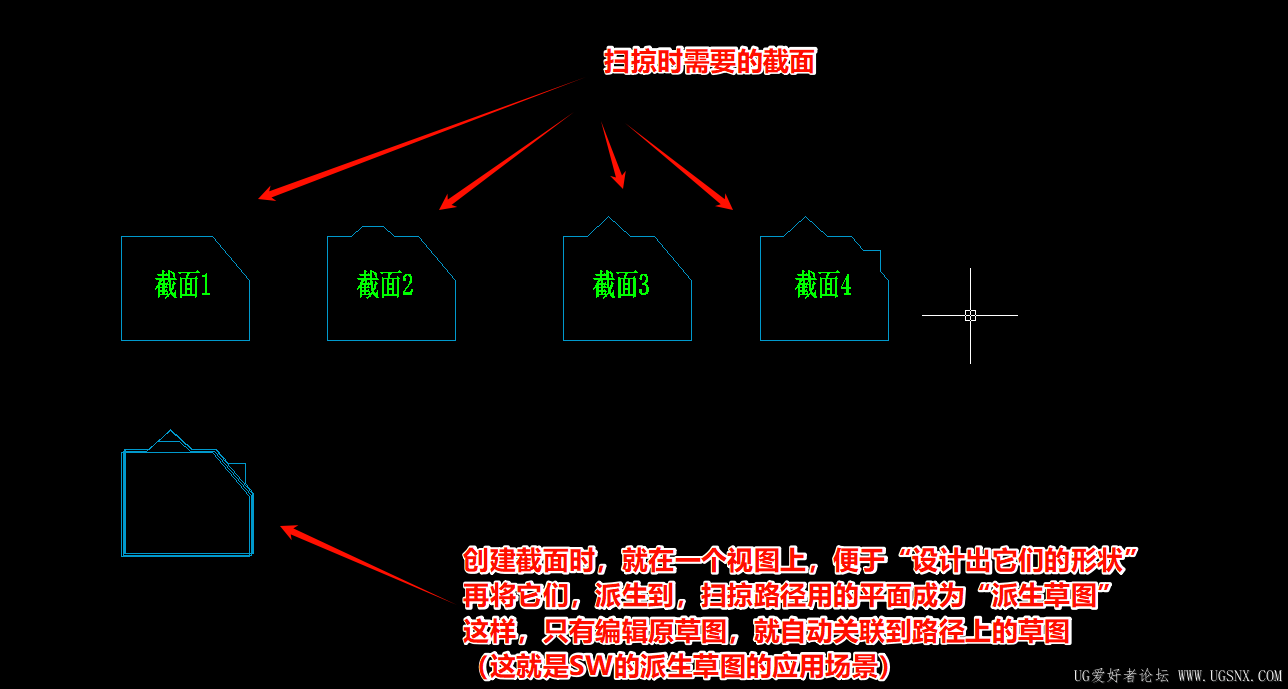

不是将多个截面画上一个草图上，是将多个草图，画上一个视图上，“重叠在一起”

白色治愈之风

宁静星空 发表于 2025-12-27 10:42
谢谢大神！
不是将多个截面画上一个草图上，是将多个草图，画上一个视图上，“重叠在一起”

如果四个截面需要画4次那就根本和派生曲线没关系，在ug里面也需要画4次草图。
