         加铭工具 NX/UG外挂插件
👨‍💻 开发者信息
  • 开发者: 谭工
  • 工具状态: 目前工具免费使用,后续会持续迭代优化,如有Bug或功能建议,欢迎随时联系反馈!

⚠️ 温馨使用提示
  • 工具自带 新版本更新通知 功能,仅用于联网检测版本、推送升级提醒,承诺:无任何破坏行为、不修改系统文件。
  • 若被杀毒软件误报拦截,请添加白名单或关闭杀毒软件使用。未添加白名单会导致 更新通知等部分功能无法正常使用。
  • 此为个人原创外挂,建议在NX2406版本使用。如有问题或建议,可直接联系开发者。

📌 插件功能列表
  • 程序单
  • 刀补工序改名
  • 拷贝进U盘

📥 下载地址
  • 最新版 V1.15 下载(百度网盘)
  • 链接: 加铭工具V1.15.rar (168 Bytes, 下载次数: 295)

📘 安装与使用方法
  • 直接解压下载的压缩包
  • 找到并双击「双击安装外挂.bat」脚本,自动完成安装
  • 重启NX软件即可生效

  • 版本说明: 现阶段仅支持 NX2406 版本,高版本可测试使用

📝 更新记录
  • V1.15

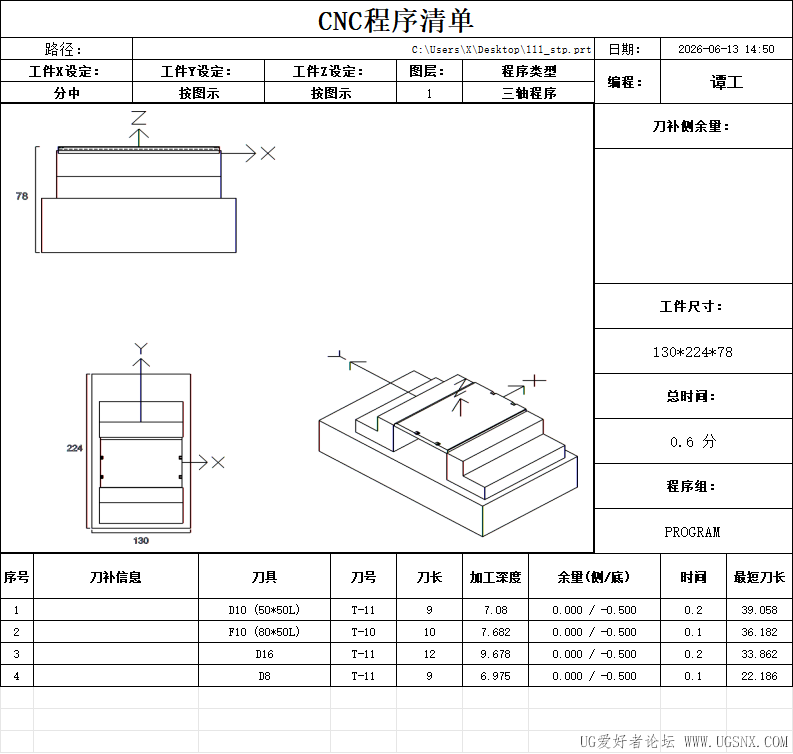

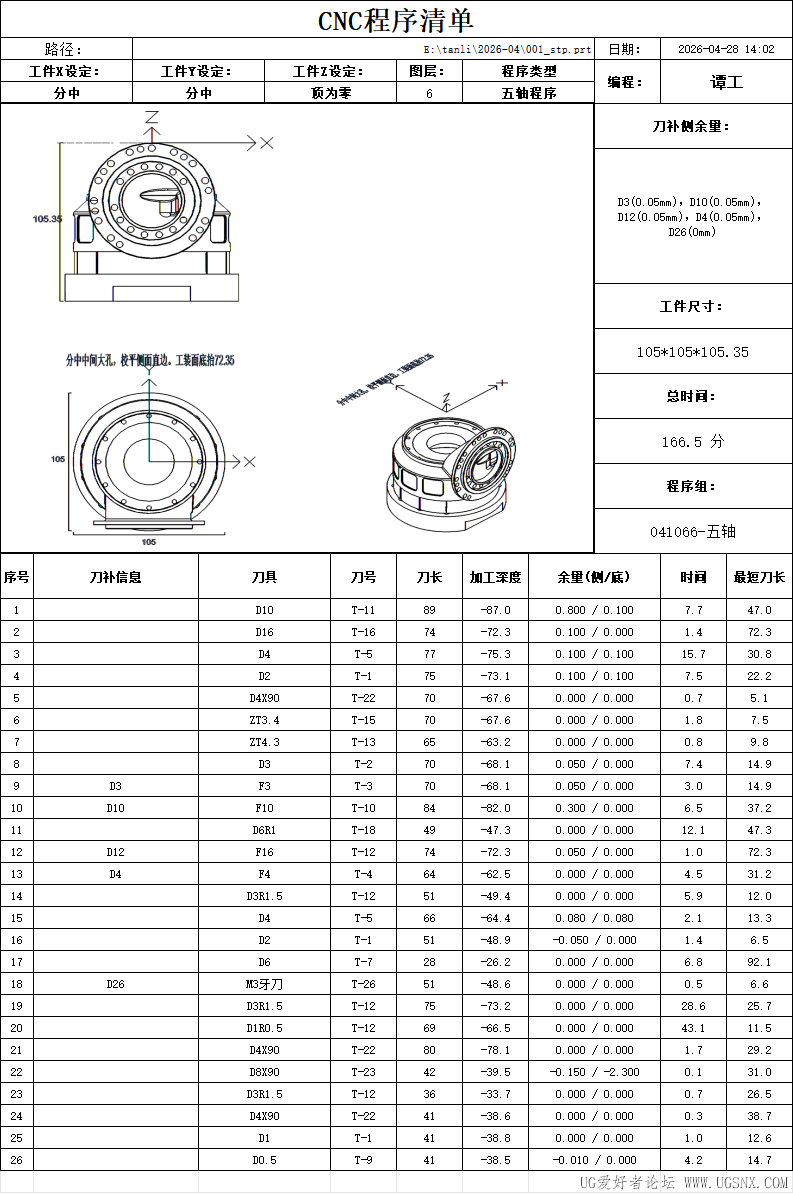

    • 程序单:增加截图前自动开启显示线宽和截图后恢复显示线宽初始状态,提升截图清晰度
    • 程序单:修复单图层多坐标的加工深度异常
    • 程序单:修复体的部分面颜色在恢复时失效的问题
    • 程序单:修复单图层多坐标时显示模型导出异常的最短刀长计算错误

  • V1.14

    • 完全重构程序单功能,增加自研最短刀长技术,写入表格最短刀长列
    • 增加获取新版本更新通知

  • V1.13

    • 在截图前设置显示模型线宽为2.00MM,截图完成后设置显示模型线宽为0.35MM
    • 优化NX最短刀长计算和后处理刀长计算功能逻辑
    • 优化截图时尺寸标注和坐标系显示
    • 增加3视图截图,优化表格模板
    • 优化程序逻辑把后处理获取刀长改为默认生效,最短刀长功能在设置夹持器时启用并输出到表格最短刀长列



评分

参与人数 1G币 +10 收起 理由
Vilin988 + 10 原创加分!

查看全部评分

8

主题

139

回帖

1683

积分

六级士官

积分
1683
 楼主| 发表于 2026-10-25 21:21:22 | 显示全部楼层
最新版本V1.36 ,现在支持了从NX12至DC2606版本。
下载地址:
加铭工具V1.36.rar (347 Bytes, 下载次数: 46)



# V1.36
- 加铭工具:再次升级整个代码架构,现在代码层面兼容NX12->DC2606。
- 加铭工具:但是主要兼容版本为NX12、NX2306、NX2406,其他版本需自行测试,如有问题请及时反馈。

# V1.35
- 程序单:再次优化最短刀长算法。提升整体计算速度3倍。现在计算流程优化到秒级。
- 程序单:优化运行逻辑。提升效率。优化计算核心初始化失败问题增加冗余。
- 程序单:支持勾选过切检查,使用的NX接口进行程序组过切检查。
- 设置夹持器:优化之前统一编码和统一配置项导致的第一次使用初始化异常问题。
- 自动后处理:优化路径自动逻辑,优化修改程序名字后的初始化问题。
- WCS跟随MCS:增加多种选择模式,现支持工序,程序组,MCS。
- 程序组刀号排序:增加热度分值和使用分值与绑定分值给刀具和刀号分数,越用越智能顺手。降低常用刀具被排序风险。
- 程序单:增加刀长二次回测算法,解决最短刀长夹持器计算极端情况下的误差(计算值过大问题)。
- 检测更新:优化下载和安装自动流程。

# V1.34
- WCS跟随MCS:新功能,自动根据选择的工序或者程序组的第一个工序,将WCS坐标设置到MCS坐标位置。
- 分析几何属性:新功能,根据鼠标位置点击的面自动分析面的数据。支持多种坐标系模式,支持多种数据读取分析。
- 拷贝到U盘:修复之前统一编码导致的无法读取到工作部件问题。
- 程序单:优化最短刀长算法。实测提升计算速度8倍。
- 加铭工具:优化一些UI的使用细节。
- 透明助手:修复备注对话框之前统一编码和适配NX对话框导致的一些错误。

# V1.33
- 自动后处理:新功能,自动识别U盘,自动识别U盘上次使用的后处理,自动根据程序组名字中的数字命名文件。
- 工序刀补改名:优化功能逻辑。
- 加铭工具:优化整体架构,提升功能效率。
- 程序组刀号排序:优化排序逻辑,使用分数判定来自动排序,增加刀号绑定表,用刀具名字和刀具号提升刀号分数,降低这个刀号的排序概率。
- 加铭工具:优化各个对话框的界面和操作。完善属性功能的读写。完善配置功能的读写。

# V1.32
- 透明助手:使用NX对话框重构界面,优化功能逻辑效果。流畅度提升。
- 加铭工具:优化授权功能逻辑。
- 程序组刀号排序:新功能,针对刀具排序,同时THD值保持一致。点击程序组后自动排序冲突刀号,不同刀具名字和刀具号冲突时自动排序。自动过滤已排序的刀具,避免不同程序组冲突。
- 程序单:增加2个开关选项,支持在出单前刀补工序改名,支持程序组刀号排序。
- 工序刀补改名:感谢<b> 忙尼 </b>反馈。现在支持描述和工序名字的不同配置的修改显示。
- 工序刀补改名:重大优化,默认配置只改工序名字时,功能处理速度提升40倍。但是选择配置写入描述情况下速度不变,支持配置更改。
- 工序刀补改名:支持改名的后缀自定义。改进命名后缀随机数。支持配置更改。
- 程序单:优化最短刀长计算逻辑,提升效率。
- 程序单:增加支持设置刀具刀柄后计算避空长度,如果不设置将使用默认策略计算。(直径不足四按四,超过四向上取整,再预留加余量)
- 加铭工具:重构报错系统,优化整体日志与报错日志

# V1.31
- 加铭工具:优化授权弹窗,优化授权流程。
- 工序刀补改名:修复刀补号为0的弹窗乱码问题。
- 加铭工具:优化升级架构,提升效率。

# V1.30
- 设置夹持器:重写功能,优化排序和排版
- 程序单:感谢<b>丿花小痴灬</b>反馈。增加选项支持刀具伸出刀长输出,计算逻辑 用刀具刀长+刀柄长度-夹持器偏置
- 程序单:刀具伸出刀长默认输出在最短刀长列,同时支持输出到其他列的配置修改。
- 检测更新:再次优化网络链接问题。
- 检测更新:优化更新流程,支持热更新,加铭工具插件在更新后重启NX生效。
- 加铭工具:再次优化修复历史配置和版本号丢失问题。
- 透明助手:优化备注历史和备注模板文件可能丢失的问题。
- 透明助手:增加自动切换选项,初始默认不开启,在使用创建程序组的命名规则时,自动根据选择的工序和程序组切换图层。开启自动切换时按住ALT建时不进行切换图层。
- 程序单:再次优化正3轴视图的轴线绘制,自动算法计算轴线长度,提高美观性。
- 程序单:优化自研最短刀长计算流程。
- 程序单:优化程序单表格模板布局,增加字段详解。

# V1.29
- 设置夹持器:新功能,点击工序或者刀具后使用本功能快速设置夹持器
- 创建程序组:新功能,按照命名规则创建主程序组和创建修改子程序组。
- 程序单:根据创建程序组命名规则自动出单,自动切换图层和对应的程序组出程序单。
- 程序单:根据设置夹持器的功能,读取夹持器描述输出对应的夹持器名字。
- 加铭工具:优化其他小问题。
- 拷贝到U盘:使用NX对话框重写功能。完善功能细节,添加日志输出。
- 透明助手:按照创建程序组命名规则,正确找到该工段的程序组并显示出来。

# V1.28
- 程序单:增加一些配置项,支持表格自定义排版。
- 加铭工具:引入授权系统,首次使用必须联系谭工QQ提交机器码。本工具免费使用。防止商业打包转卖。
- 程序单:优化正3轴视图中Z轴轴线长度。
- 加铭工具:优化其他小问题。

8

主题

139

回帖

1683

积分

六级士官

积分
1683
 楼主| 发表于 2026-6-12 20:45:09 | 显示全部楼层
加铭工具V1.29.rar (266 Bytes, 下载次数: 133)

8

主题

139

回帖

1683

积分

六级士官

积分
1683
 楼主| 发表于 2026-6-10 23:43:23 | 显示全部楼层
最新版本1.17发布了!
已经实现了新架构,完全重构了代码。正在适配NX12版本,敬请期待!
加铭工具V1.17.rar (209 Bytes, 下载次数: 30)

8

主题

139

回帖

1683

积分

六级士官

积分
1683
 楼主| 发表于 2026-5-16 17:36:11 | 显示全部楼层

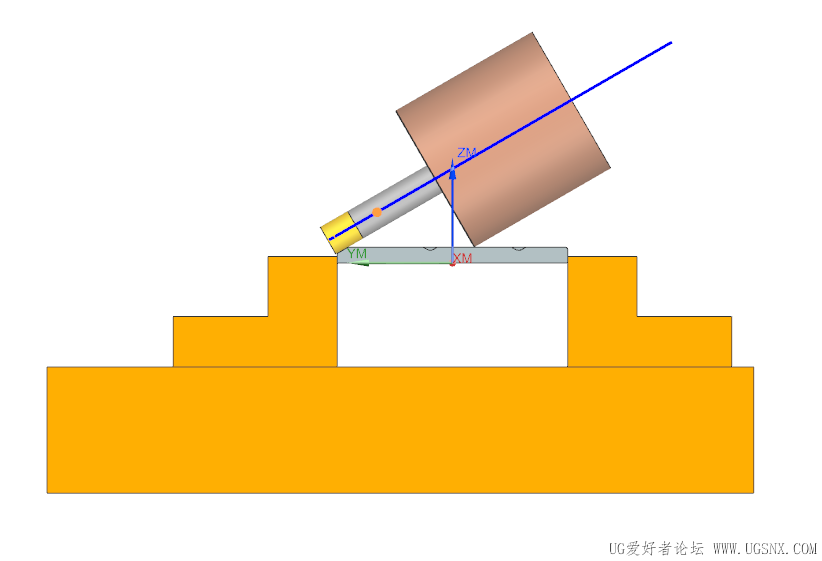

我自主研发的最短刀长算法,与 NX 原生算法有本质区别——直接基于刀路路径,并结合当前工作图层中显示的模型与夹持器进行碰撞检测计算。
实测表明,该算法计算的最短刀长比 NX 更准确,速度则快了几十倍。
目前默认使用直径 50mm 的夹持器进行检测;后续将加入获取刀具夹持器截面功能,不仅支持输出刀具夹持器信息,还能直接利用刀具本身已设定的夹持器进行最短刀长计算,实现完全自定义的夹持器配置。
敬请期待!

0

主题

33

回帖

251

积分

二级士官

积分
251
发表于 2026-5-16 15:34:17 | 显示全部楼层
谢谢分享,有没刀柄吗

0

主题

356

回帖

2040

积分

少尉

积分
2040

可爱天使

发表于 2026-5-16 12:07:50 | 显示全部楼层
谢谢啊

4

主题

196

回帖

2550

积分

少尉

积分
2550
发表于 2026-5-16 16:00:16 | 显示全部楼层
同问能不能把刀柄信息填上去,还有能一键移除高亮,一键清空指定图层。这几个基本上就够了。

8

主题

139

回帖

1683

积分

六级士官

积分
1683
 楼主| 发表于 2026-5-16 16:15:41 | 显示全部楼层
renxinying 发表于 2026-5-16 16:00
同问能不能把刀柄信息填上去,还有能一键移除高亮,一键清空指定图层。这几个基本上就够了。 ...

刀柄信息的正在开发中
一键移除高亮是指移除模型的高亮还是程序组中工序的高亮?
一键清空指定图层,可以考虑开发一个,用处好像不大。

10

主题

2234

回帖

1万

积分

中校

积分
10692
发表于 2026-5-16 18:09:01 | 显示全部楼层
666谢谢分享

4

主题

464

回帖

2万

积分

少将

积分
21780
发表于 2026-5-16 19:08:08 | 显示全部楼层
谢谢分享

0

主题

288

回帖

3034

积分

中尉

积分
3034
发表于 2026-5-18 10:31:54 | 显示全部楼层
好谢谢分享

1

主题

157

回帖

1万

积分

上校

积分
14487
发表于 2026-5-18 10:48:34 | 显示全部楼层
谢谢分享
