关于NX制图隐藏线求解！！有图片，帮帮忙！

315249537 · 发表于 2018-10-5 09:00:12

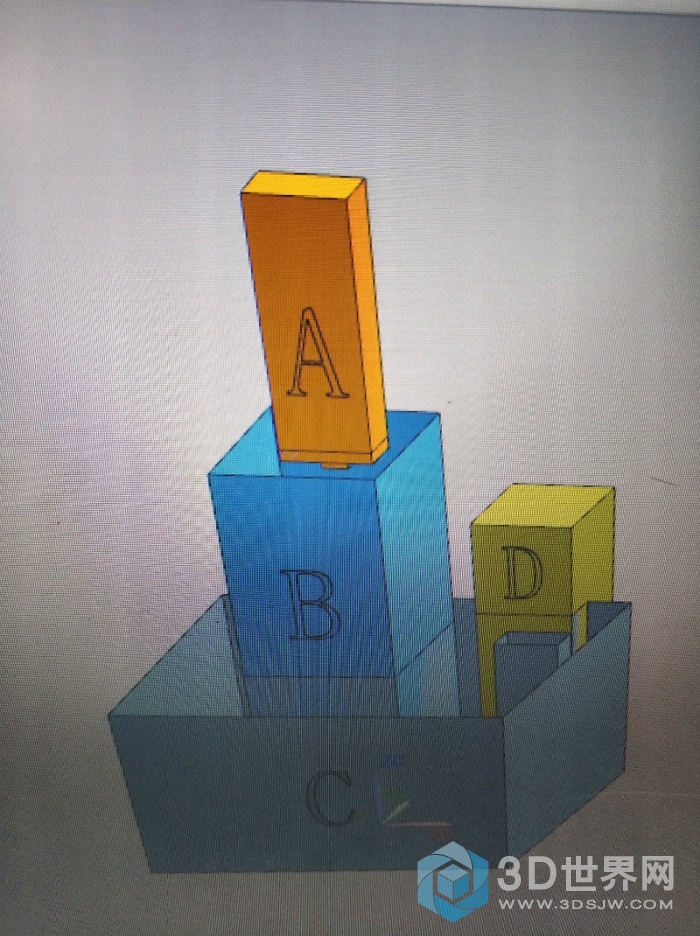

3D中比如有4个体，各自有相交的位置。现在我转到2D此图时，我要把隐藏线开起来，问题来了:我只要其中一个体显示隐藏线，其余三个体不要隐藏线？如何操作设置？
（请不要说隐藏线全开起来，然后把别的体的隐藏线用删除命令删除----这个方法不可取）（关闭自隐藏也不可取，其他体相交的位置隐藏线也会出来）

topckey · 发表于 2018-10-5 10:42:26

本帖最后由 topckey 于 2018-10-5 10:43 编辑

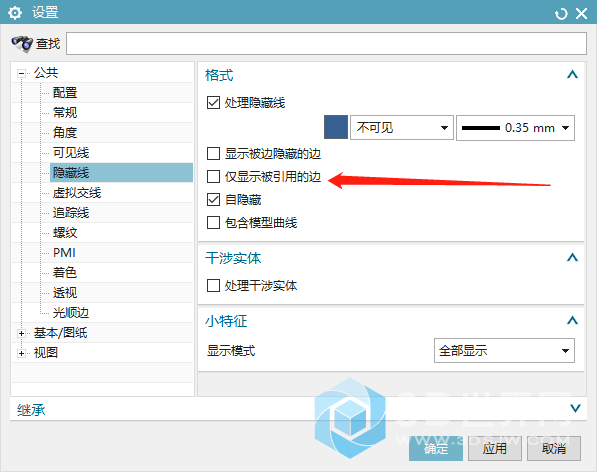

{:smile:}虽然我也不懂,但是,貌似是可以弄得.. 试试隐藏线里面的"仅显示引用边" 至于,引用边怎么设置,我就不懂了{:shy:} 搞好了可以分享下吗? 怎么设置A的边做引用边~这样就可以单独显示了

123咳咳 · 发表于 2018-10-5 10:54:55

用渲染集和定义被引用的边都可以实现。

315249537 · 发表于 2018-10-5 14:54:28

123咳咳发表于 2018-10-5 10:54
用渲染集和定义被引用的边都可以实现。

按照你的渲染做法，我做出来A体隐藏线位置成实线？怎么弄{:smile:}

315249537 · 发表于 2018-10-5 14:56:28

topckey 发表于 2018-10-5 10:42
虽然我也不懂,但是,貌似是可以弄得.. 试试隐藏线里面的"仅显示引用边" 至于,引用边怎么设置,我 ...

隐藏线里面的"仅显示引用边"
这个是从哪个位置点进去的？我找不到

灰色摩天轮 · 发表于 2018-10-5 17:18:01

在A设置里，隐藏线选项中的几个打勾选项。可依次实验，我现在记住了是怎么设置的，

123咳咳 · 发表于 2018-10-5 17:28:57

315249537 发表于 2018-10-5 14:54
按照你的渲染做法，我做出来A体隐藏线位置成实线？怎么弄

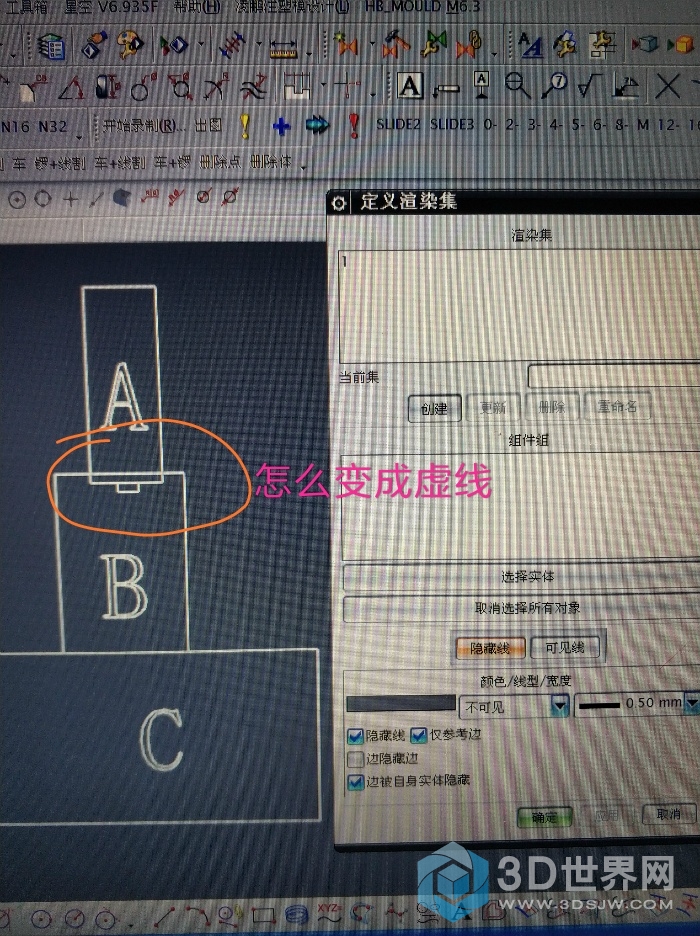

你要把AB两个体都放到一个渲染集里就能显示为虚线，但你这例子有点特殊，这样设置完你一定会发现是有问题的，所以看图片里我是添加了两个渲染集来实现这个效果的。

四海晴空 · 发表于 2018-10-6 20:46:23

123咳咳发表于 2018-10-5 17:28
你要把AB两个体都放到一个渲染集里就能显示为虚线，但你这例子有点特殊，这样设置完你一定会发现是有问题 ...

老铁，定义渲染集这个命令在哪里找到啊

topckey · 发表于 2018-10-9 20:33:43

315249537 发表于 2018-10-5 14:56
隐藏线里面的"仅显示引用边"
这个是从哪个位置点进去的？我找不到

这个,你参考下,那个怎么定义隐藏边?

topckey · 发表于 2018-10-9 20:46:12

本帖最后由 topckey 于 2018-10-9 20:51 编辑

还有一种方法可行,很简单~

不行,只能部分~
