UG筋板无法拉伸

yu105 · 发表于 2025-11-17 03:55:33

UG筋板目标显示不能正确封盖开放轮廓智能体

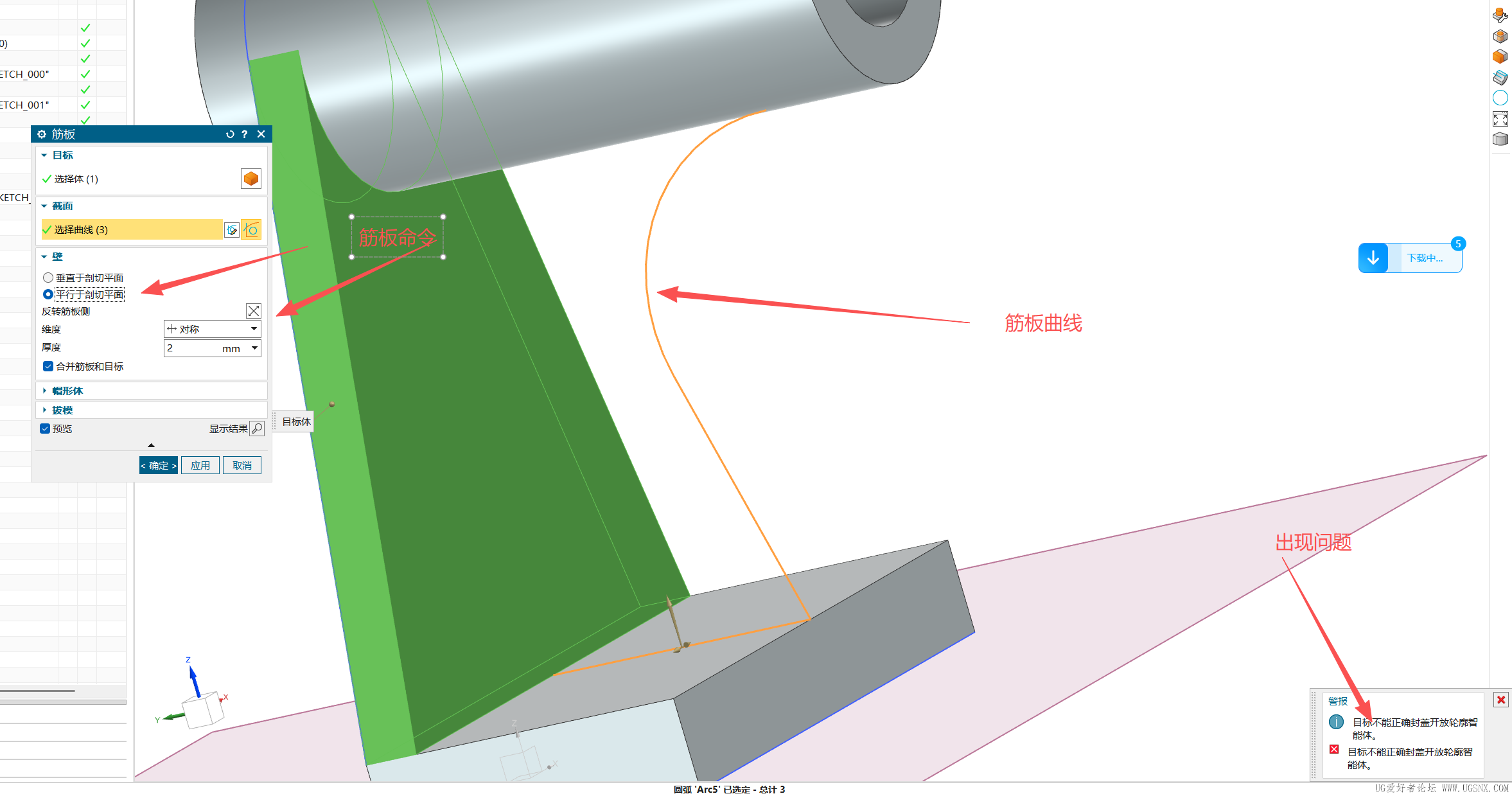

右下角拉伸提示

右下角拉伸提示

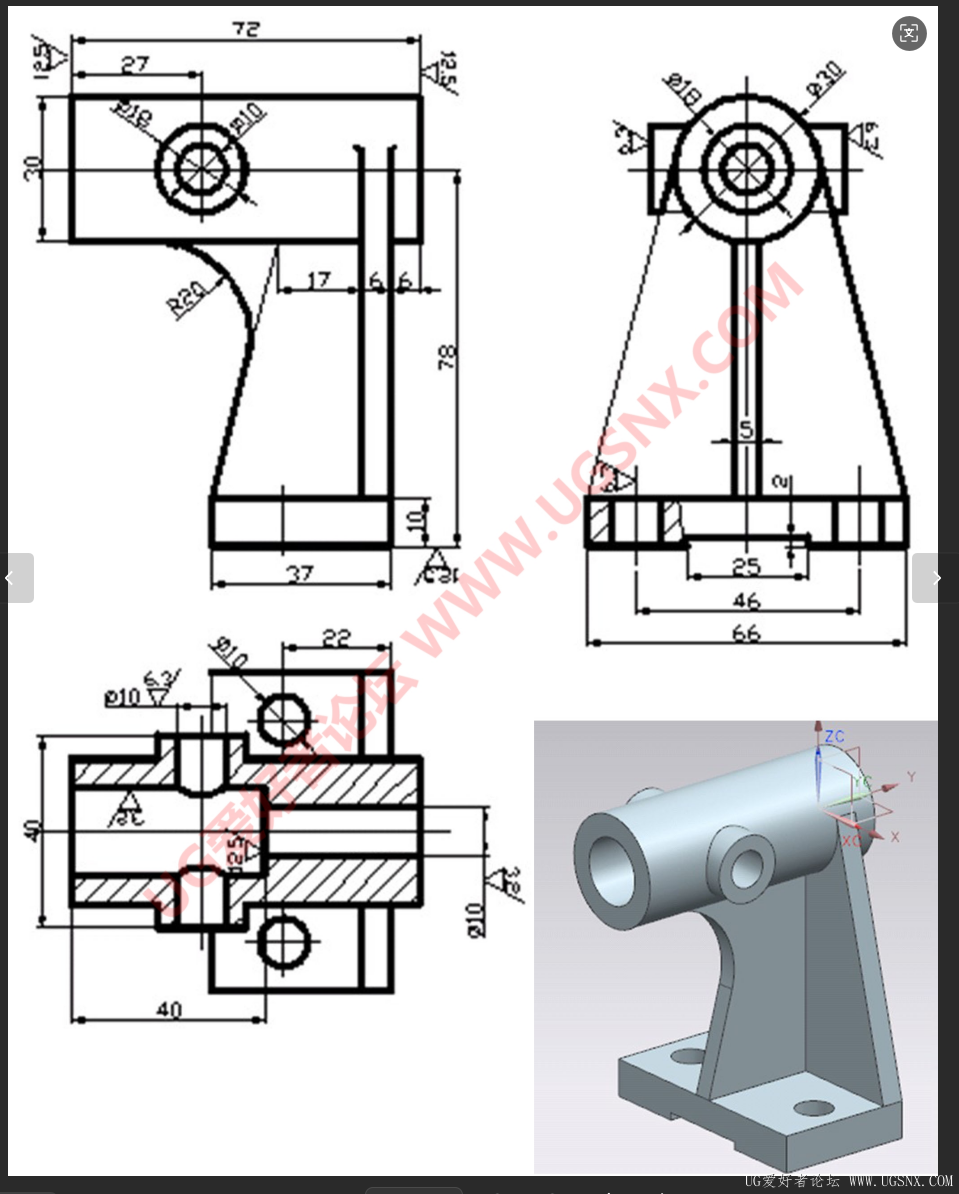

原图

tongjiashan2 · 发表于 2025-11-19 17:41:24

本帖最后由 tongjiashan2 于 2025-11-19 17:59 编辑

1.因为上边圆弧是与水平方向相切的缘故，可以在上边切点处加一向上竖线就可以画出来。
2.或者用非对称筋板方式做。
连接处的样式看要求。（原图不太清晰）

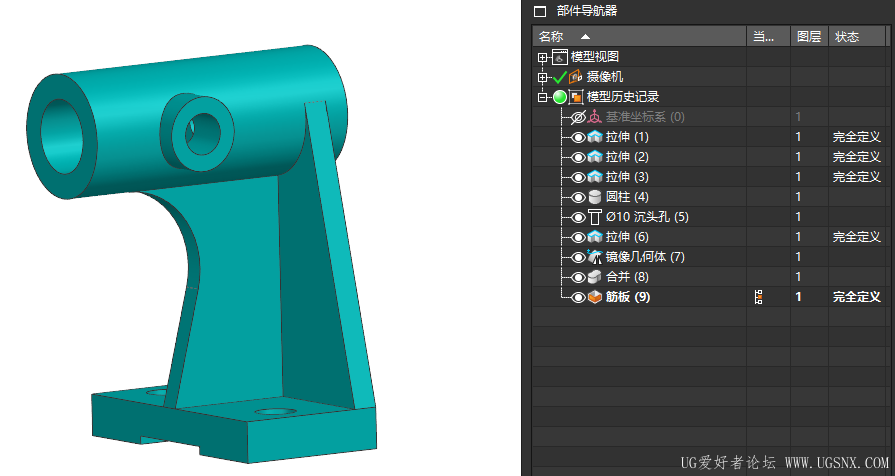

具体我也说不好，上图档吧。（用的非对称方式）

NX1980图档：

2025-11-19 练习一.prt (306.85 KB, 下载次数: 2)

不得骑姐 · 发表于 2025-11-17 14:09:35

先将三个体合并再试试。

有情感的NPC · 发表于 2025-11-18 09:09:38

只留你箭头指的那条线下面那条删掉试试

GCB521 · 发表于 2025-11-18 12:51:24

画多两条线完事

yu105 · 发表于 2025-11-18 23:55:03

不得骑姐发表于 2025-11-17 14:09
先将三个体合并再试试。

试过了不行

yu105 · 发表于 2025-11-18 23:55:32

有情感的NPC 发表于 2025-11-18 09:09
只留你箭头指的那条线下面那条删掉试试

试过了不行

Mr_Zenchao · 发表于 2025-11-19 16:40:30

我有一个比较笨的办法，把整个筋板的外形画出来，并且竖直方向保持和上方伸出来的圆柱相交（就是伸进圆柱内部一点但不要超过圆柱内孔），然后直接拉伸即可，如果不小心哪里多出来了，调整一下草图的尺寸或者再修剪一次

yu105 · 发表于 2025-11-19 19:23:52

tongjiashan2 发表于 2025-11-19 17:41
1.因为上边圆弧是与水平方向相切的缘故，可以在上边切点处加一向上竖线就可以画出来。
2.或者用非对称筋板 ...

感谢感谢，我做出来了
