CATICS-2D07-L05

Mr_Zenchao

CATICS-2D07-L05练习题分享，模型版本为NX2406

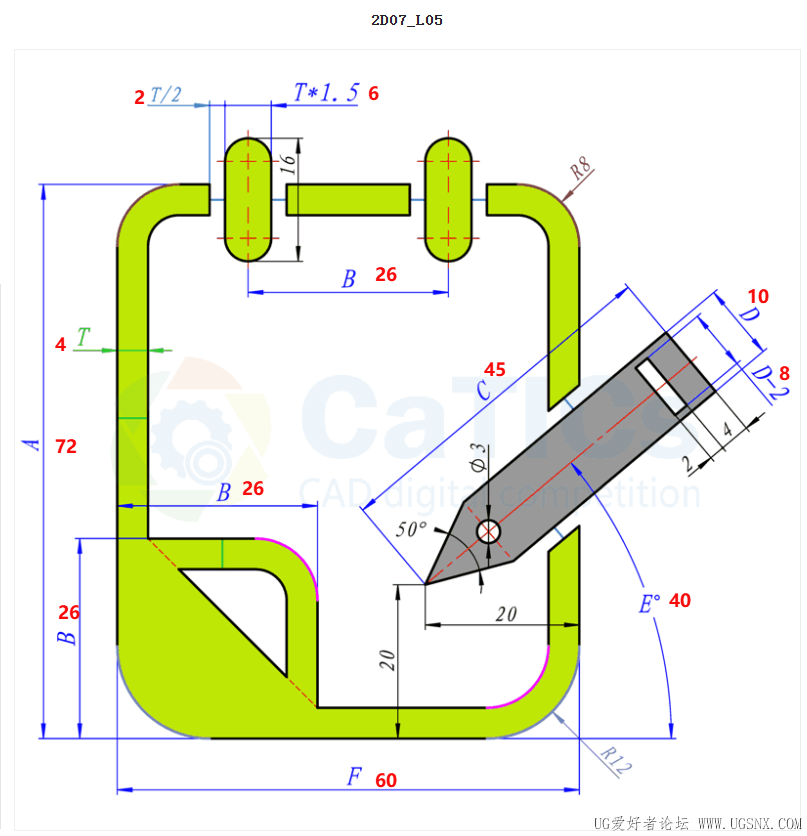

题目：参照下图绘制图形，注意其中的对称、等宽、相切、共线等几何关系。图中同色短线长度相等，同色圆弧等半径。
参数：A=72， B=26， C=45， D=10， E=40， F=60 T=4

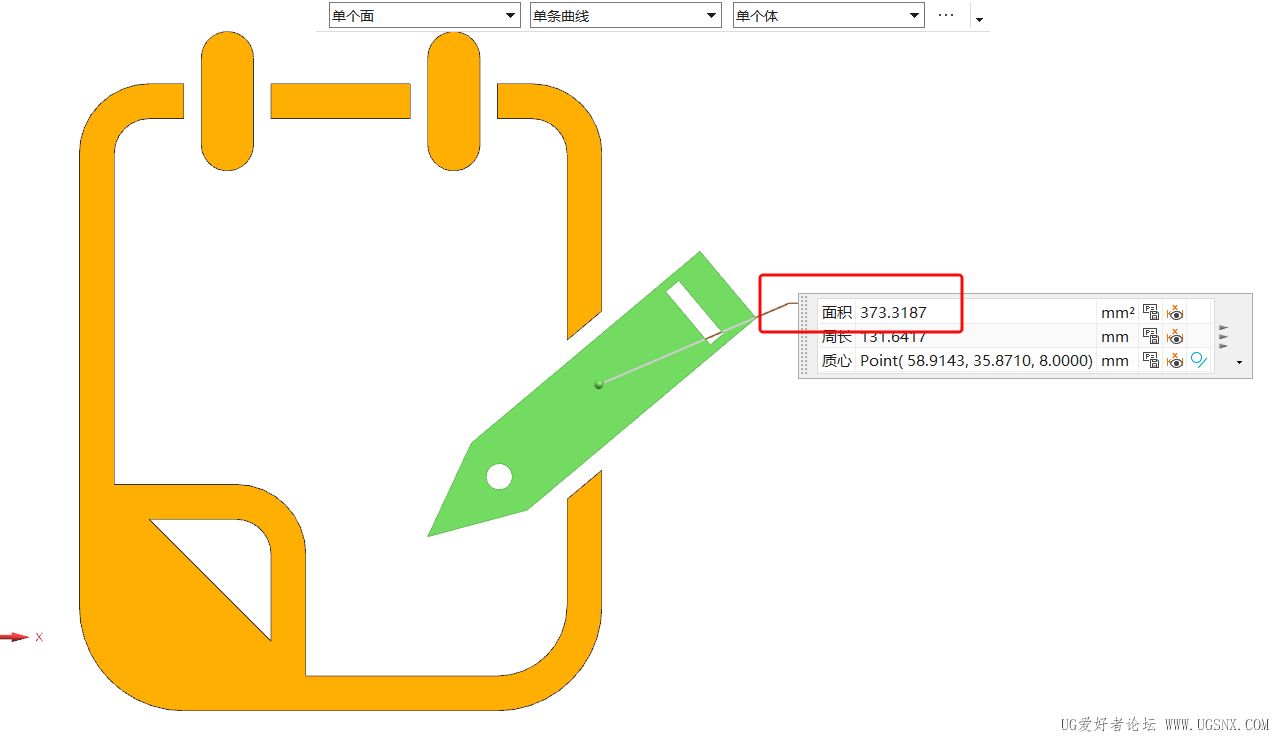

问题：1、笔（灰色区域）的面积是多少？（40%分值）答案：373.32
2、文件夹（绿色区域，共五块）的面积是多少？（60%分值）答案：1322.47
与标准答案相对误差在正负0.5%以内视为正确。
