剖视图比例不是1比1的情况下尺寸标注的问题

乐以天下* · 发表于 2018-12-19 10:53:10

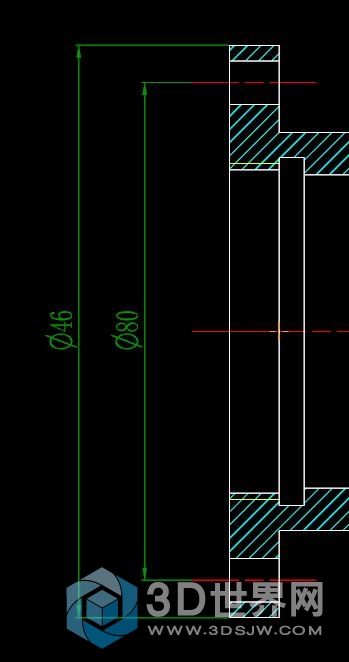

请教各位高手：在视图比例不是1比1的情况下，剖视图的尺寸标注怎么出现两种情况呢，如下图：视图比例为2比1，外圆为46是对的，但过孔的中心距离尺寸标注怎么跟随视图比例变化了，40成了80，怎么搞呢


419375572 · 发表于 2018-12-20 09:31:46

你这图是导出来的CAD格式的吧？两个尺寸是同时标的吗，要是一个在UG标的一个在CAD标的，是会出现不一样的，因为比例不同

乐以天下* · 发表于 2018-12-20 15:42:10

419375572 发表于 2018-12-20 09:31
你这图是导出来的CAD格式的吧？两个尺寸是同时标的吗，要是一个在UG标的一个在CAD标的，是会出现不一样的， ...

哦，我忘了说清楚了，这就是在ug制图环境下，UG制图里做剖视图，在标注孔的中心距离时，数值总是跟着视图比例的变化而变化，其他的尺寸都是没问题的

419375572 · 发表于 2018-12-20 16:56:11

乐以天下* 发表于 2018-12-20 15:42
哦，我忘了说清楚了，这就是在ug制图环境下，UG制图里做剖视图，在标注孔的中心距离时，数值总是跟着视图 ...

这个不清楚，看看有没有知道的人来说说什么情况

AUTO-D · 发表于 2018-12-25 09:56:45

帮你顶一下

张明宇 · 发表于 2019-4-18 10:00:26

怎么解决

605544184 · 发表于 2019-11-27 13:20:51

我也是这种问题，画图时候2：1的。导出CAD后本来25mm的尺寸CAD里面标注就是12.5。并不是每个画图都是1：1画的，转2D给人家加工人家按照CAD里面的尺寸做的，不小心看会出错。不知道里面大神怎么解决。
