UG制图投影符号在模板中显示，但是在新建图纸页不显示

gongyang

大佬们，UG制图投影符号在模板中显示，但是在新建图纸页不显示，有什么解决方案吗

13937903370

坐等大神

cam-plus

显示####代表标记的尺寸有问题。要么加大格子大小，要么修改符号尺寸。

745227912

把模板文件的单元格格式设置为自动调整大小

JcYaphets

文件→实用工具→符号字体，弹出对话框之后自动加载ug_default.sbf这个文件，然后点击“列出部件中的符号”，然后弹出一个显示框，就会有第一视角、第二视角的代码，1STANG 这个就是第一视角的代码，复制他们，关闭当前显示框，然后点击“修改部件中的线型参数”，粘贴你复制的内容，点击确定，会弹出一个对话框，显示名称、因子、长度、高度，你可以根据你的单元格尺寸进行修改，知道能显示。（提示：修改完成后，就算能显示，应该也不会即时显示，在第一、第三视角中切换一下，再看效果）

tongjiashan2

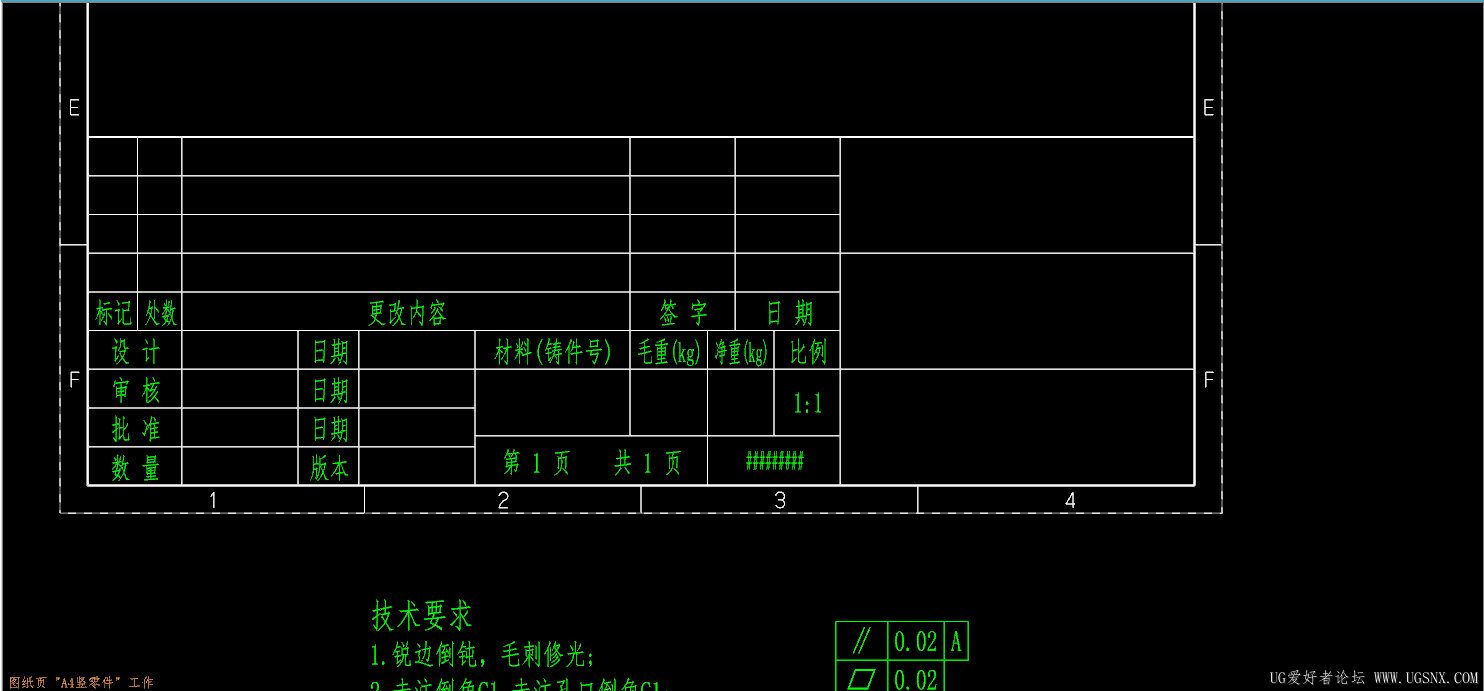

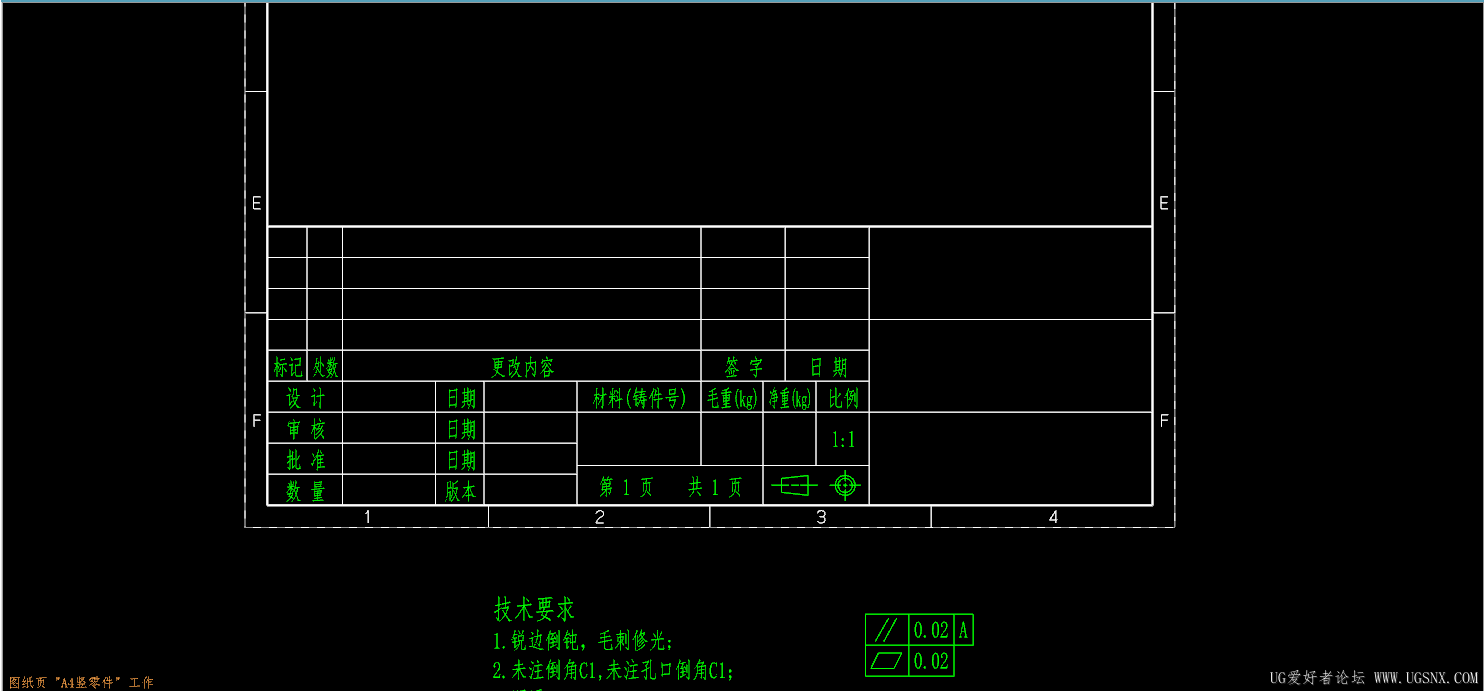

看截图投影符号要放到比较小的格中，符号字体要修改大小。

非主模型出工程图时（就是新建出图），设定都是模板本身的；而主模型出图时，工程图的设定来源于用户默认设置。所以新建出图的工程图模板也要处理一下符号字体的大小。

——总结来说，建模模板和工程图模板都要处理一下符号字体。

gongyang

tongjiashan2 发表于 2026-2-6 10:41
看截图投影符号要放到比较小的格中，符号字体要修改大小。

非主模型出工程图时（就是新建出图），设定都是 ...

确实是建模模板符号字体的问题，改了就显示了
