分享-【拉伸】命令中【直至延伸部分】和【距离所选项的偏置】的实用发现

czw1324

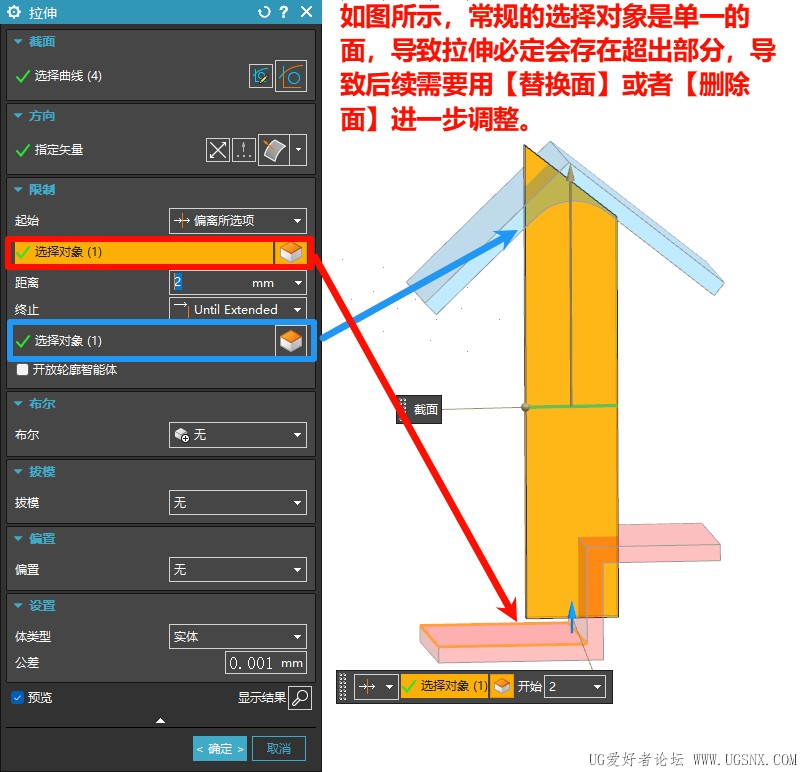

在日常建模过程中可能会碰到如下情况，我想要拉伸一个草图区域贴合在某个实体上或者说距离某个实体有间隙距离，但是草图拉伸投影对应的实体区域是多个非相切面（如台阶等情况）或者多个相切面（如圆角等情况），而【拉伸】中【直至延伸部分】和【距离所选项的偏置】两个选项好像只能选择单个面（无法调整面的类型，如相切面），导致拉伸的模型只能超过所需要贴合的面区域，后续通过更多其他的命令来实现贴合或间隙的需求，如【替换面】、【删除面】等。但是多的命令步骤会导致带参调整尺寸时更可能报错或者是有些其他命令无法实现，如【镜像特征】等。

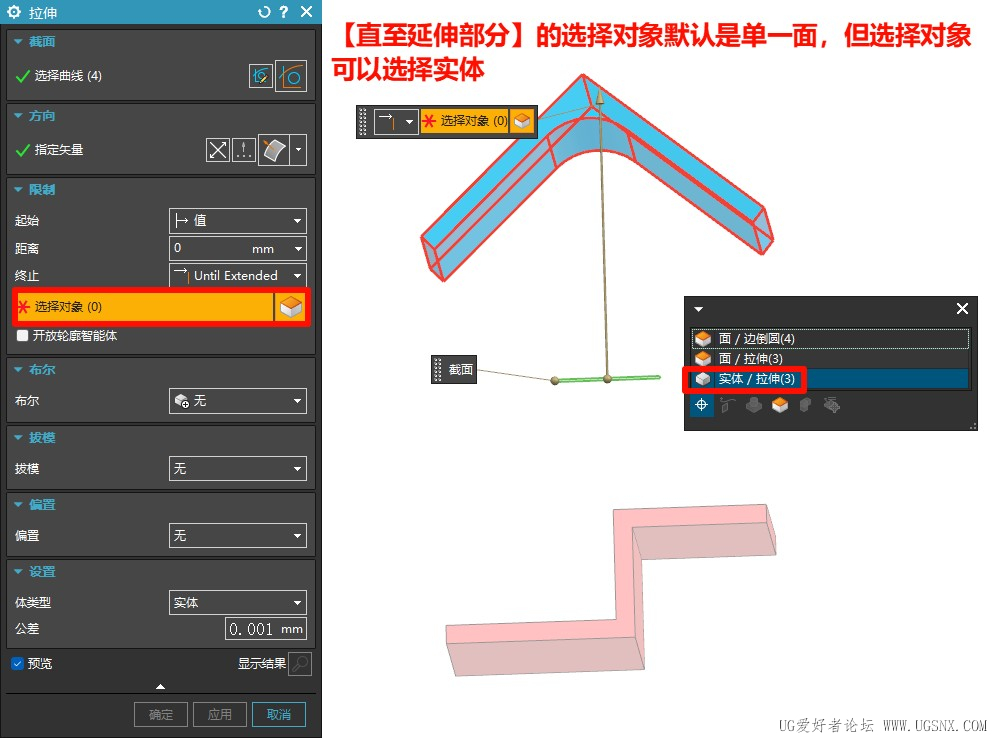

偶然建模过程中发现，【直至延伸部分】的选择对象可以是【实体】，可以满足贴合多个非相切面（台阶）或多个相切面（圆角）的需求。

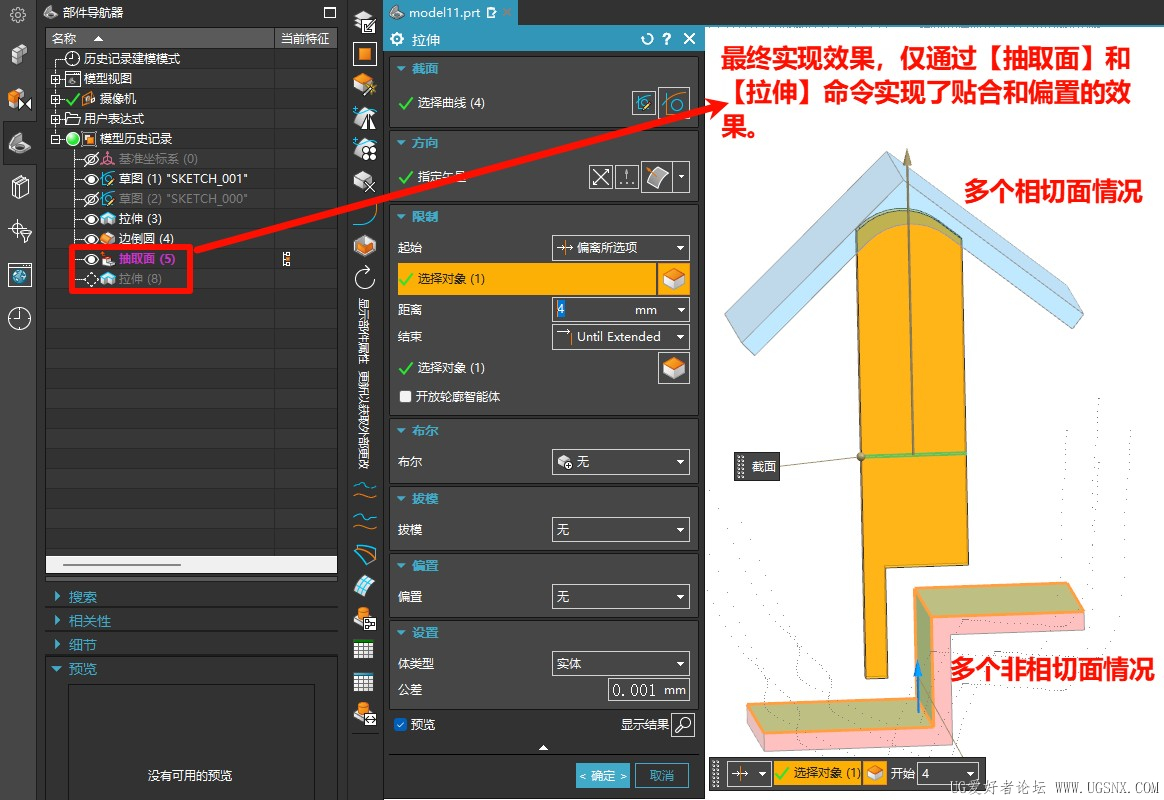

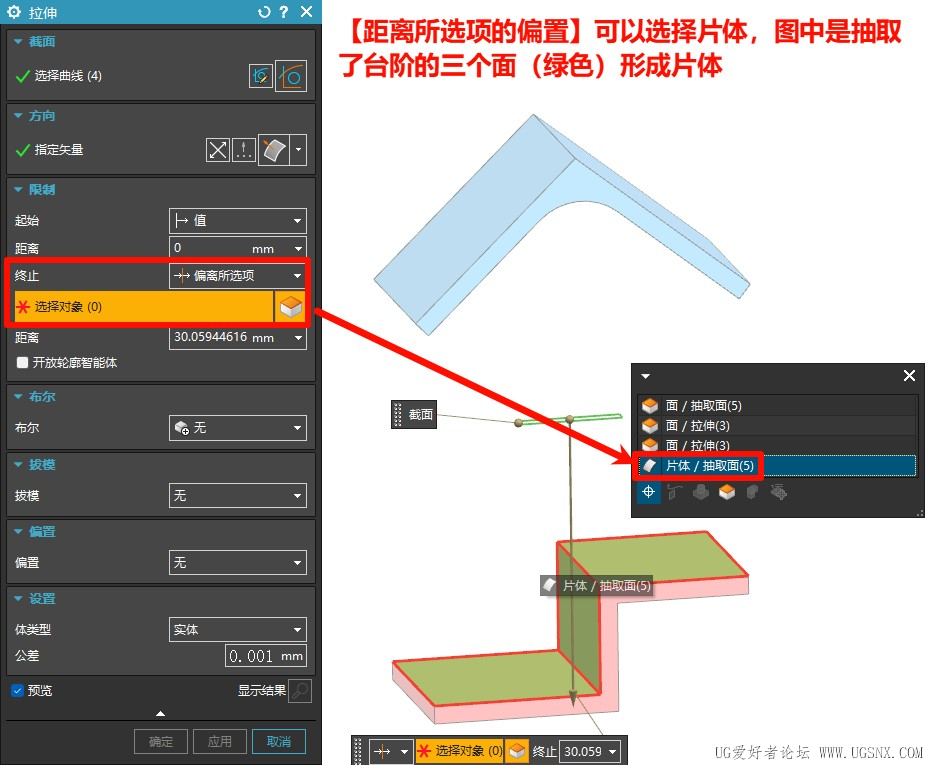

同理，发现【距离所选项的偏置】的选择对象可以是【片体】，可以满足偏离某个实体区域一定间隙距离的需求。



延伸思考：后续如果碰到可以选择对象的其他命令说不定可以从左上角的选择过滤器看看还有没有其他对象类型可以选择以实现需求。
